しょうなんラジオ工作室の研究日誌＝２０２１（令和３年）〜２０２５（令和７年）＝

　

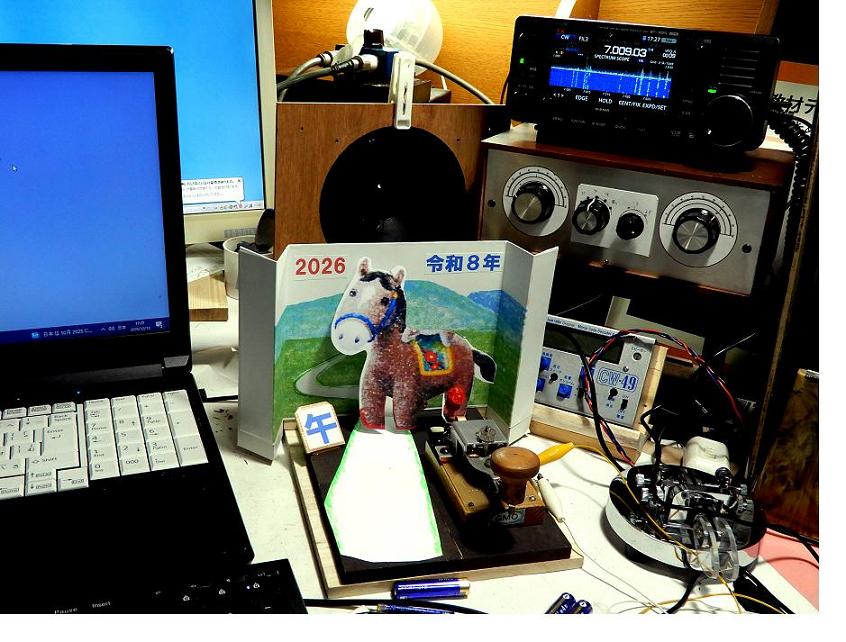

２０２５年１２月１３日（土）＝来年の干支型キーで交信開始＝
	１２月に入ってから、例年の干支型電鍵をどうするか、考えながら、いくつか試行しながらできた馬型電鍵。キー部は以前に作った小型縦の槓桿を伸ばしたり、振動ばねとして薄いリン青銅をつけたり。 電鍵操作に応じたわずかな振動を薄いリン青銅のばねに伝え、その先に馬の絵を付けただけのものなのだが、、、。 頭のほうに少し重りを付けたので、はじめは、ゆらゆら、するだけなのだけれど、電鍵操作のはずみで、馬の絵が共振状態に入ると、いかにもパカパカッ、パカパカッと走っているように見えるから不思。背景を付け、遠い草原の小道を駆けてくる様子を表すようにしてみました。 本日夕方、これをＩＣ−７０５につけて、７メガで沖縄、北海道と交信。さきほど２１時から、ローカル各局との２メータＣＷラウンド交信。走る馬をみながらの交信となりました。

　

工作室に戻る

　

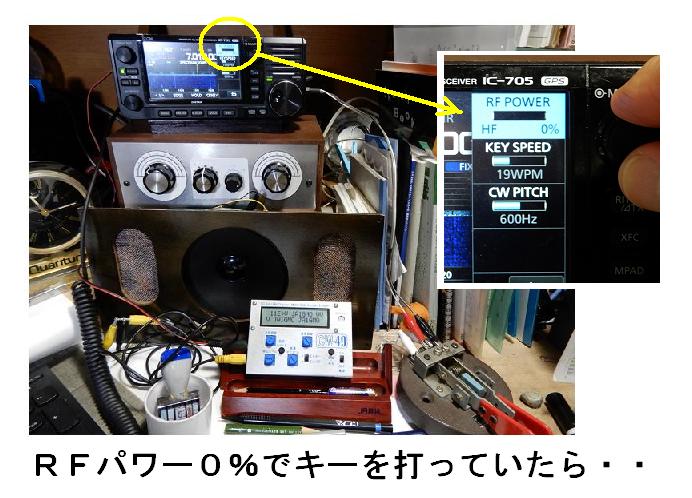

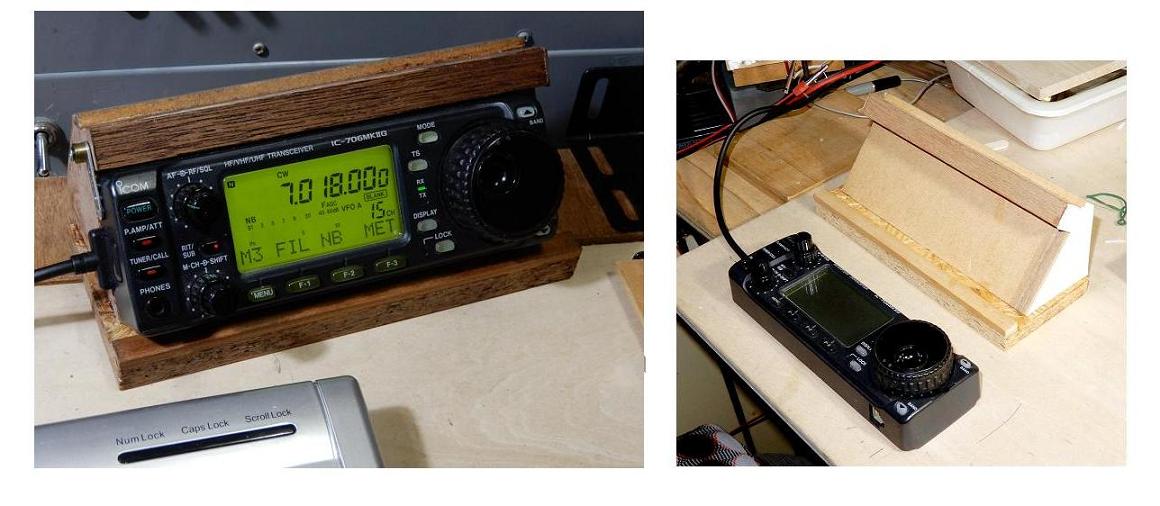

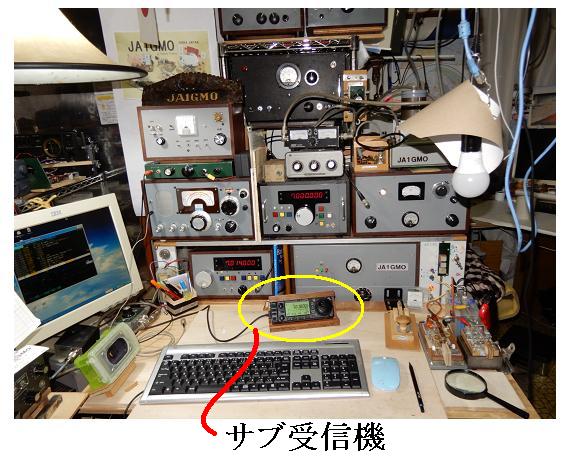

２０２５年１１月７日（金）＝出力ゼロパーセントと思っていたら、、、＝

モールスデコーダ（ＣＷ-４９）で自分の打鍵を確かめるかたわら、トランシーバにつないでモールス符号を読み取っていると、雑音交じりのない、くっきりした信号ならば受信トーンを６００ヘルツにあわせることで、けっこうデコードされることがわかりました。欧文、和文の切り替えも、通信中に「ラタ（ＳＮ）」が入ると欧文に、「ホレ」が入ると和文に切り替わります。ただ、和文の時、訂正の意味で「ラタ｝とやると、欧文に切り替わってしまうので、そんなときは、本体の設定スイッチを押して切り替えることになります。 夜更けにトランシーバ（ＩＣ−７０５）のＲＦ出力調整つまみで出力をゼロパーセントにして、コールサインや、かってな言葉を打鍵しながら、デコード状態を確かめていたら、誰かが自分を呼んでいるらしいのに気づきました。「はて、電波は出ていないはずだが」と思いつ打つ、そのままの状態（出力ゼロ）で、私を呼んだ方は？ と確かめると、水戸市の局からのコールでした。 そのまま和文での交信になりましたが、あわてて出力を１００パーセント（１０ワット）にして、夜中の交信となりました。出力ゼロパーセントでもなにがしかの電波が出ていることに気づいたのでした。注意しなければ。

　

工作室に戻る

　

２０２５年１１月６日（木）＝スーパームーンの翌日のムーンはセミスーパー ？＝
	１１月５日のお月さんは、ひときわ大きいスーパームーンとのことだったが、天気が悪く見ること能わず。翌日夕刻、月の出と共に東の空が明るくなってきたものの、残念ながら雲の合間。買い物に出た近くのスーパーから帰るとき見たのが右の景色。「スーパーの前で見たから、これがスーパー・ムーン！」、などと思いながら帰宅し、東の空を見ると、さっきの雲がすっかり消えてくっきりとした月の姿が！！ あわてて、カメラと三脚を玄関先に出して撮影したのが左側の月面。満月からわずかに影が出ているが、きれいに撮れた。うさぎの餅つきもくっきりとしたセミ・スーパームーンでした。

　

工作室に戻る

　

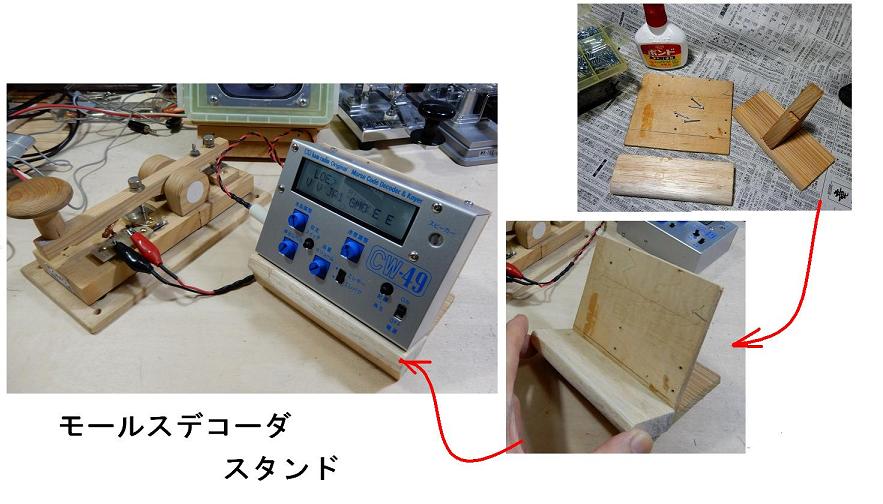

２０２５年１１月５日（水）＝ＣＷデコーダの木製スタンド作る＝
	自分の送出するモールス符号は正確になっているだろうか。最近エレクトロニック・キーによる符号を聞いていると、聞き取りやすい。自分の手打ちの符号はどうか、デコーダで試してみる。 木片を加工して簡単にスタンドを作ってみた。 気を付けて打っているつもりなのだが、 なかなか・・・。打鍵のせいか、それともデコーダのせいなのか？

　

工作室に戻る

　

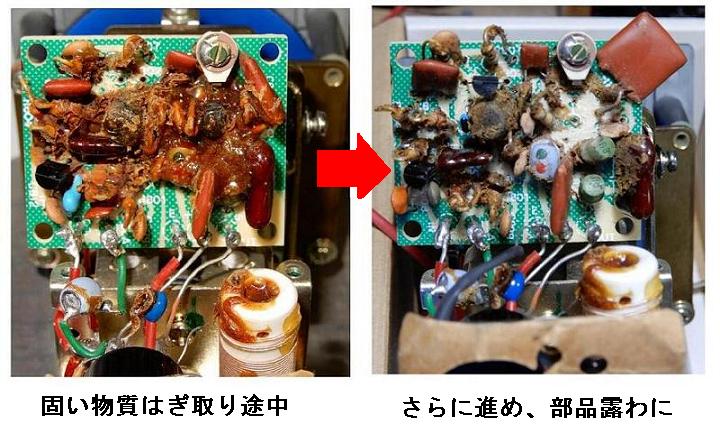

２０２５年１１月４日（火）＝基板にかぶさる固い物質をはんだごてではぎ取ると＝
	ローカル局から託された発振停止したＶＦＯユニットの修理の引き継ぎ。基板上の部品をべったり覆っている固い物質を取り除いて部品を露わにするために、「はんだごての先で崩していった、」と聞いていたので、２０ワットのとんがったこて先で剥ぎ取りを続行し、見えなかった基板上の部品がほぼ見えるようになった。 そのうえで、チェックと修理作業を進行したのだが、、、、、。部品をはんだ付けしようとすると、さっきまで、あの固い物質をはぎ取っていたはんだごての先のはんだが、ぽろり、ぽろり、と玉になって、はんだが乗らない。もちろん、基板のパターンに部品リード線をはんだ付けすることもダメ！！！？？？ なにかの化学反応の結果？？　なのか？___あの固い物質が関係していることは間違いないようだが、いくら磨きなおしても、チップリフレッサーで掃除しても、普通のはんだごてとしての機能がなくなってしまった。

　

工作室に戻る

　

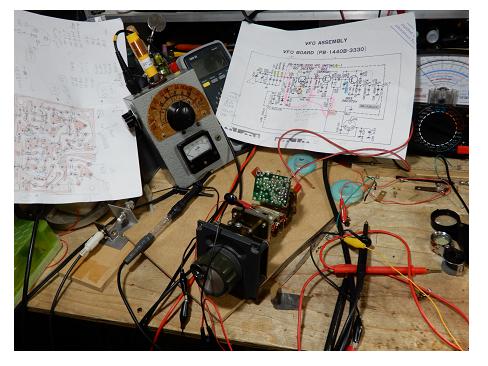

２０２５年１１月４日（火）＝発振停止のＶＦＯユニット修理に取組んだ＝
	ローカル局から託された、発振停止したＶＦＯユニット。往年の名機ＦＴ−９０１本体から取り出し、チェック途中だったもの。内部の小さな回路基板上の部品は、べったりと練りこめられた硬い物質に埋もれていて、それをはぎとぎって部品をあらわにしながらのチェックが進行中の状態で手もとにやってきた。 お預りしたのは９月半ばながら、なかなか手が付けられず、着手したのは１０月に入ってから。あれやこれや試行錯誤の末、なんとか発振を確認し、外されていた部品を付けなおしたものの、今度は出力端子に信号が出てこない。出力段のＴＲを交換してやっとＯＫとなり、一安心。 早速ローカル局に戻したものの・・・・。本体に装着して動作させると、「周波数変動が激しくて使えない」、とのこと。 コンデンサを付け替えたりしているので、その影響なのか？　相変わらず、途切れ途切れの工作室日誌その後のいきさつは後ほどに。

　

工作室に戻る

　

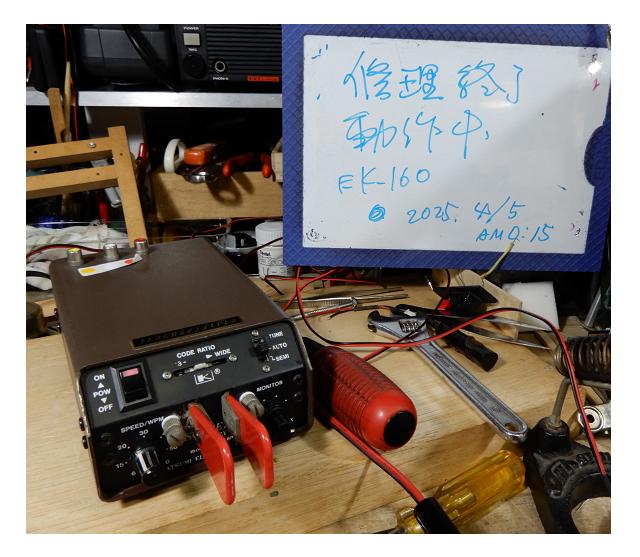

２０２５年８月２１日（木）＝カツミのエレキーＥＫ−１６０の修理、その後のこと：５（長い休眠から醒めて・・・） ＝＝
	今年３月以来、更新が絶えてしまっていた工作室日誌。このいきさつはこの下のほうに記しました. 、 これは、３月の最後に書いた修理を依頼された、カツミのエレキー「ＥＫー１６０」「修理」が、終わり動作しているところです。以下にここにいたるまでの顛末を記しましたが、そこには 「衝撃の結末」が待っていたのでした　 、

　

工作室に戻る

　

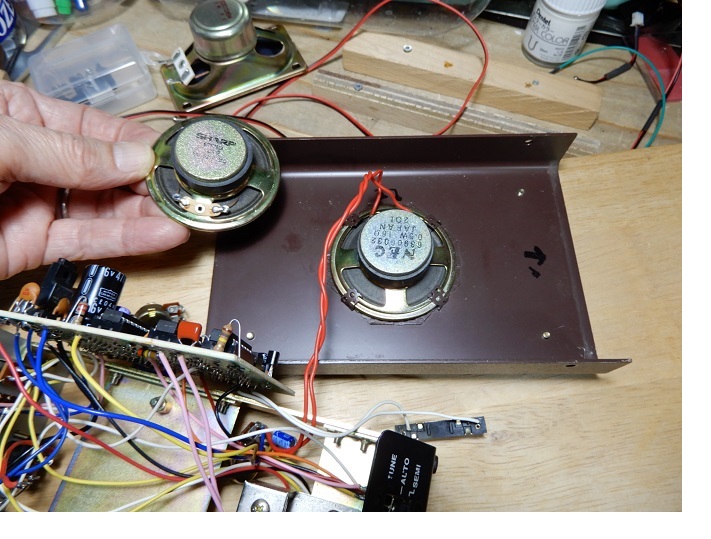

２０２５年８月２１日（木）＝カツミのエレキーＥＫ−１６０の修理、その後のこと：４（長い休眠から醒めて・・・） ＝＝
	今年３月以来、工作室日誌更新が絶えてしまっていたいきさつはこの下に記しましたが、３月の最後に書いた修理を依頼された、カツミのエレキー「ＥＫー１６０」修理は、本体基板をはずし、プリントパターン図を起こし、そこから回路図を描くという過程を経て実際の回路動作チェックを開始するという道をだどりまた。 そうした作業の前にまず初めに、キー出力端子がＯＮ／ＯＦＦしているかという基本的な動作確認をするべきだったのでした。 反省点となりましたが、そのおかげ？で、新たにＥＫ−１６０の機構や回路のことを知ることができたのでした（言い訳け）。 /td>

　

工作室に戻る

　

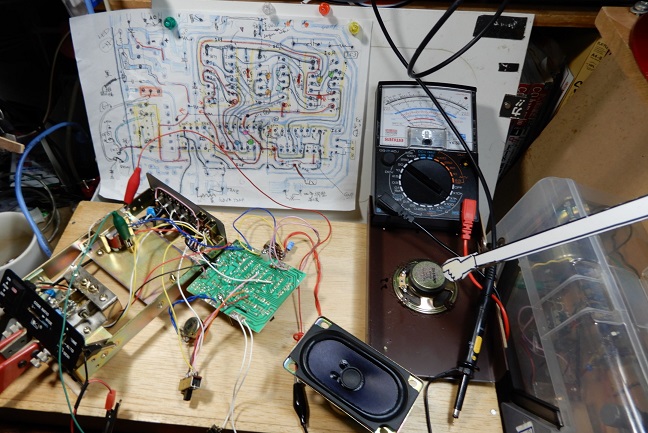

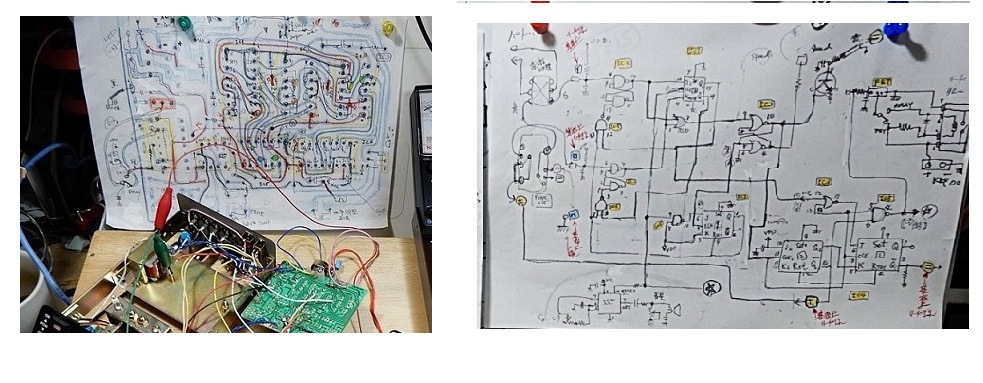

２０２５年８月２１日（木）＝カツミのエレキーＥＫ−１６０の修理、その後のこと：３（長い休眠から醒めて・・・） ＝＝
	[沈黙」を守り続けるＥＫ-１６０、動作確認のため、オシロスコープで各部の電位変化を見ると、レバー操作にしたがって変化が見られる。キー出力はＴＲスイッチとリレーをスイッチで切り替えるようになっている。 リレーにすれば、カチカチと音がする（はず）だろうが、それも聞こえない。 万事休す、と思い、しばし思考。ふと、「スピーカーはまだ調べていない」ことに気づく。まさかとは思いながら配線をはずし、テスターでボイスコイルの導通を測ってみる。とーーーーーっ！　・・・・「断線している！」 のだった。

　

工作室に戻る

　

２０２５年８月２１日（木）＝カツミのエレキーＥＫ−１６０の修理、その後のこと：2（長い休眠から醒めて・・・） ＝＝

この３月以降、ページ更新しないまま、しょうなんラジオ工作室自体の活動は、続けていたのですが、昨日ホームページ運営元のニフティから、システムに変更にともない、それに対応しないと、このページが閉鎖されるむねの通知があり、あわてて移行手続きをするとともに、ホームページの日誌の更新に着手しました。 ・・・とは言え、我が「沼南ラジオ工作室」のホームページは、２０数年前、見様見真似ではじめた手作りバラック構造。その後、改築、増築を繰り返してきたつぎはぎ状態、しばらく更新作業をしていなかったら、ＨＴＭＬでの入力にも手間取っているところ。 ところで・・・・、このＥｋ-１６０、電源は入っているのだけれど、まったく静か。うんともすんともいってくれない。 基板からおこしたプリントパターン図からなんとか回路らしきものは見えてきていて、パドル操作により、各部の電位変化などがオシロスコープでは確認できるのに？？？　 依然として沈黙を守っている。

　

工作室に戻る

　

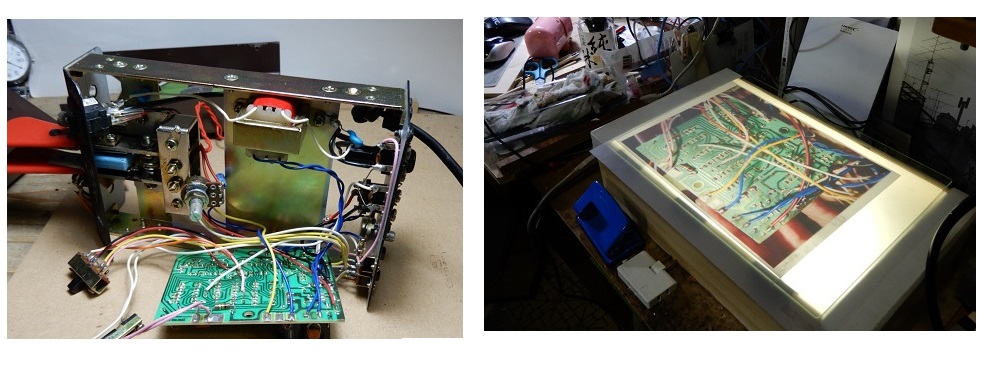

２０２５年８月２１日（木）＝カツミのエレキーＥＫ−１６０の修理、その後のこと：１（長い休眠から醒めて・・・） ＝＝
	諸事情により、このページの更新が半年近く中断してしまった。１年２か月の雑誌の連載（秋葉原関連）を終え、 Ｅｋ-１６０修理に着手したのは４月１日だった。ネット上でも調べたが、回路が不明なので、まず、プリント基板のパターン解析から。パターン部を写真にとり、トレーシングペーパペで写しとる。基板表の部品と付け合わせ、回路図に。 ・・・、といったアナログ作業で、なんとか回路が見ええてきた。

　

工作室に戻る

　

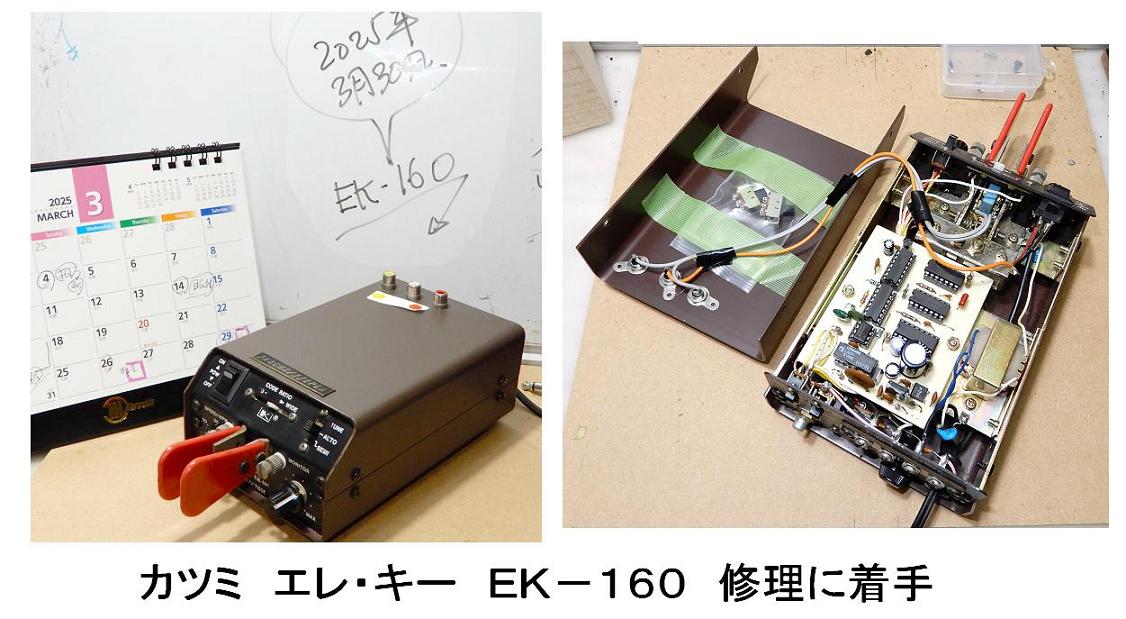

２０２５年３月３０日（日）＝カツミのエレキーＥＫ−１６０の修理、取組開始 ＝＝

以前から修理依頼をうけていたエレキー、ＥＫ−１６０を昨日の和文電信の会合（飲み会）で受取って工作室にもちこんだところです。 カツミのエレキー修理は、これまでメモリー機能付きのＭＫ−１０２４を３台やったことがあるので、なんとかなるのではないかと思っていましたが、初めての機種なので、例によって、「修理できずいじり壊してしまっても、お咎めなし、」ということで引き受けてしまいました。 今回は、仕様書や回路図もなにもなく、本体のみだけなので、まずその実態を調べるところから開始です。・・・・ケース上ふたを外して内部とご対面。うわぶたには、外部にマニュピレータをつないで使用するための引き出し線が。さらにビニル袋に入ったスライドスイッチが。 修理着手 の初日、電源スイッチを入れると、スイッチ内部のＬＥＤは点灯するものの、パドル操作しても、スイッチ、つまみ類を回してもうんとも、すんとも言わない。どうなることやら。

　

工作室に戻る

　

２０２５年２月４日（火）＝ノートパソコン有償譲渡会＝＝＝

１月もあっというまに行ってしまい、２月に入ってしばし時間ができ、２日の日曜日、地元で開催された「パソコン有償譲渡会」へ。テレビのショッピングなどでおなじみの「古い××下取り〇〇万円で！」と同じパターンにつられて、古い使わなくなった小型ノートパソコンを手にし、行ってきました、 大企業・官公庁の機器入れ替えとなったノートパソコンということで、Ｗｉｎｄｏｗｓ１１機種です。同じ譲渡会には以前参加して購入したことがあるので、様子は大体わかっていましたが、何種類か展示されたノートＰＣを前に係の人の簡単な説明が終わるか終わらぬうちに、皆さん（私も）、テーブルに積みかされられたノートＰＣから目的のものを手に取って購入の列に次々並びました。 帰宅後、ＷＩＦＩなどの設定と、自分が普段使うソフトをインストールし、さっそく使いはじめました。優しく解説した冊子がついてきました。３年間の無償保証付きです。ただ、その保証書ペーパーの一番下には赤い文字で以下の文言が印刷されていました。 操作方法を学ぶ意思がない方による安易なお持ち帰りはお控えください。 わからないことがあったら、まずその冊子を読んで自分で解決努力してね、ということのようです。

　

工作室に戻る

　

２０２５年１月４日（土）＝２０２５年　正月。今年の自作電鍵の材料は・・・。＝＝＝
	毎年、年末、正月準備の買いもので、「かまぼこは買ったか？」と確認していたものだった。特別かまぼこが大好きというわけではない。電鍵自作の材料を確保するためだった。近年は干支型電鍵をやっと仕上げるだけになってしまったのだけれど、今年の収穫はこれ１枚。　 正月２日から、ぼちぼちニューイヤーパーティーの無線交信を始め、本日４日で２３局の交信。運用バンドは７、１０、１４、１８、２４、４３０の６バンドで、ＣＷ、ＳＳＢ、ＦＭと、バラエティに富んだ交信となりました。 ７メガバンドＣＷは、今年の蛇型電鍵で運用です。

　

工作室に戻る

　

２０２４年１２月２８日（土）＝これまで作った干支型電鍵に今回の蛇を加えて１２支中の９支になった＝＝＝
	急いで製作した蛇をあしらった巳年電鍵を、これまでの干支型と並べてみると、思いのほか大きい。写真に撮ると色あせて見える。　 工作室２階に並べてあったこれまで作った干支型の中において記念集合写真を撮影したのだけれど、、、ほかの電鍵に比べると大きかった。そして、色あいはじみ。どうも色あせて見える。光線の関係か？＿＿　と思って真ん中に置いたのを端っこに変えてみても変わらない。 　写真のコントラストを思い切り強くしたらこのように真っ暗の中の集合写真に・・・。

　

工作室に戻る

　

２０２４年１２月２８日（土）＝ 来年の干支にちなむ、干支型ＫＥＹ　２０２ ５版ギリギリで完成（２）　＝＝
	年末ぎりぎりで間に合った巳年電鍵。発想から完成まで三日の即席ながら、なかなかのもの・・・、と、自画自賛。　 完成した２０２５年干支型電鍵。回転式ノブの動きは、割合大きく、物体（蛇）の動きもそれにあわせて大きくできるけれど、どのように動かすか？　手もとにあったスプリングで猫の頭がゆらゆら動く首ふり人形を見て、ばねを使って蛇をゆらしてみたが、暴れまわってしまってだめ。 各種試行の結果、ＫＥＹノブの左右回転の動きを前後の動きに変換させ、蛇の胴体から頭の部分を前後に振り、同時に本来の左右回転運動で舌をぺろぺろさせることに。 やりたいお楽しみ工作は, まだあるけれど、、。あとは年末の家事手伝いとなる。この蛇電鍵、昨日（２７日）夕方、IC-705につないで、踊る蛇を見ながら初めての交信に使用。ものを動かす細工を加えたものの、操作感覚はいつもどおりで、まずまず。と、自画自賛。

　

工作室に戻る

　

２０２４年１２月２８日（土）＝ 来年の干支にちなむ、干支型ＫＥＹ　２０２ ５版ギリギリで完成（１）　＝＝
	年末ぎりぎりで間に合った巳年電鍵。回転式電鍵の操作で蛇頭を前後に踊り、舌をぺろぺろ出す　 まったく、ホームページの更新が進まず、と書いたのが,この下の１０月後半だ。そしてそれから２か月、まったく.ページ更新できず、今年もあとわずか。この間、沼南ラジオ工作室は休業していたわけではないのだけれど、、。無線雑誌の関係で、いそがしくなってしまい、「工作室業務？」＿で遊べなくなってしまっている。 ４日前、ようやく自分のお楽しみ工作の時間がやってきて、即、取り掛かったのが例年の干支型電鍵。、時間が迫り、自作電鍵の中の回転式ＫＥＹを改造して蛇を躍らすことに。

　

工作室に戻る

　

２０２４年１０月２０日（日）＝全自動バグ・キー、小改造＝スピード調整追加＝＝
	ハムフェアに持参した全自動バグキーを少し改造　 まったく、ホームページの更新が進まず、１０月も後半になってしまった。「私が歩いた秋葉原」の原稿に熱が入って、それにかかりきりなのだが、手もとにあるキーを触りながら、気が付いた。ハム・フェアーの和文電信同好会のブースに持参したとき、いろいろな方から速度調整箇所はどこ？という質問を受けることが多かった。 　実は、自分自身そんなに速い符号を聞きとれないので、ややゆっくりめに固定してあった。 そこで、長点用振動板の根本部分に調整ねじを付け、２０ワード／分程度の速度が出せるようにした。自分が受信できなけれが意味がないので、自分で操作しながら受信練習をすることに。

　

工作室に戻る

　

２０２４年８月２５日（日）＝ハムフェア２０２４（２）＝＝
	かまぼこ板全自動バグキーを持参して・・。　 しかかり中の仕事が気になりながら、これだけは欠かすわけにはいかない、と出かけたハムフェア２０２４。いつものとおり、「ハムフェア和文電信同好会」のブースでにお邪魔しました。 これまでは何種類かの自作電鍵を持参し披露させていただいていましたが、今回は事前に用意する暇がなく、前日の夜、だいぶ以前に作った「かまぼこ板の全自動バグ」だけを用意して参加しました。 現場で操作していただいた皆さんからは貴重なご意見をいただきました。このところ、電鍵自作も手がついていませんでしたが、さらなる自作の意欲がわいてきました。（着手できるかどうかは不明ですが！！）。

　

工作室に戻る

　

２０２４年８月２５日（日）＝ハムフェア２０２４（１）＝＝
	年に１度のお祭り・・・。　 月末が近づき、やりかけの仕事が心配になっているのだけれど、これだけは、外すわけにはいかない」、、。ということで行ってきました。 ハムフェア２０２４年。今年の会場はいままでの国際展示場から少し離れたところにある「有明ＧＹＭ−ＥＸ」。ゆりかもめ駅から熱い日差しのもと歩いてやっと到着。昨年より人出は多く、開場は満員。にぎやかな催事でした。いつもの通り、ハムフェア和文電信同好会のブースにお邪魔し、久しぶりにお会いする方々と会話ができ、楽しい１日をすごしました。

　

工作室に戻る

　

２０２４年８月１９日（月）＝秋葉原駅南通りの今＝＝
	秋葉原の過去を振り返えってみれば、、、。　 このところ、秋葉原に関連した昔の思い出話しをまとめるのにかかりきりになってしまい、ずーっとホームページの更新がストップしてしまっていましたので、少しだけ更新を、、ということで。 その昔の思い出の中の自分の秋葉原駅南通りは、倉庫や貨物駅ホームなどが並ぶ寂しい一帯で、あまり足を向けることはありませんでした。そこが、、 今ではワシントンホテル前から秋葉原中央改札、つくばエキスプレス駅、ヨドバシカメラに通じる道もつき、すっかり変わりました。 もっとも、あれから「ン１０年」。ここに限らず秋葉原全体が自分の若いころこころに抱いていた街とは完全に変わってしまっているのですけれど。

　

工作室に戻る

　

２０２４年６月８日（土）＝動作不良のＣＤプレーヤを修理する。（３）＝＝
	ピックアップ交換。　 ポータブルＣＤプレーヤの中身。修理用にＧＥＴしたのと、もともとＥＫジャパンのＴＵ−８８４ＣＤの基板部を比較すると、やはりＥＫのほうが高級感はあるものの、ピックアップを見ると型番はまったく同じ。これなら交換ＯＫだと確信し、実行。 基板をはずしてて裏返し、フィルム状のコネクタをこねこねしながら抜き差しして交換。作業ははんだごてなど使わず、ドライバやペンチだけでで きたものの、無理に力を入れて部材 の取り外しなどして壊したりしないよう、手順を探りながら、実行。 なんとか無事に元通りにして動作確認。＝＝＝ >エラー表示しかでず回転しなかった状態から回復、音が出て移植成功。

　

工作室に戻る

　

２０２４年６月８日（土）＝動作不良のＣＤプレーヤを修理する。（２）＝＝
	すでに発売から７年後には修理受付け終了、それからまた何年もたっている今。　 インターネット検索すると。幸い、同じ機種の同じ症状の修理記録を見ることができました。ＣＤユニットの中身は既存 のポータブルＣＤプレーヤがそっくりそのまま入っていて、ピックアップ部分を付け替えれば回復するらしい。 秋葉原に行ったついでにラジオセンター２階のＥボックスを覗いたら、適当なものがあったのでとりあえずＧＥＴ！。久しぶりに手持ちのＣＤを聴いてみる。ヘッドホンをつけて聴いたり、外部の真空管アンプにつないだりして聴いたりしていると、自分で使いたくなってしまいました。たまたま近所の「〇●オフ」に行ったら、そこにも同じような丸い形をしたのがあり、思わずＧＥＴ！。 ピックアップ交換はそれを使うことにしました。

　

工作室に戻る

　

２０２４年６月８日（土）＝動作不良のＣＤプレーヤを修理する。（１）＝＝
	ＣＤが回転しないから、音も出ない　 親戚のＭ・Ｍさんが組み立てたイーケージャパンのキットのＣＤプレーヤ。アンプやスピーカのキットとともに組み立て、使用していましたが、音飛びがする状態から次第に動作しなくなってしまったようです。 ４月末の従妹同士の集まり「従妹会」で相談を受けたもので、まずは中身を見ていくことに。

　

工作室に戻る

　

２０２４年５月９日（木）＝秋葉原にて。看板のチェンジ！ ？（２）＝
	「ラジオガァデン」が「ニクノガァデン」に！ それも流れる文字の電光掲示で。 １０年くらい前からラジオ部品関連の店はベーク板などの素材を扱う萩原電機と万世橋側の道路に面した日米無線ぐらいしかなかったと思うけれど、道路をはさんだ向かい側にある肉の万世の販売コーナーや自動販売機が幅をきかせていた。それでも部品店が全部撤退したあとも昔ながらの「ラジオガァデン」の文字看板がかかっていたのだが、、。その、元の「肉の万世」も今の場所から撤退（移転）してしまっている。 戦後の電気街の面影が残っていたここも、変わっていく。

　

工作室に戻る

　

２０２４年５月９日（木）＝秋葉原にて。看板のチェンジ！（１） ？＝
	今、自分が過去に歩いてきた秋葉原のことを思い出しながら書いているところ。少し落ち着いたので昨日、ひと月ぶりに秋葉原にでかけたら、ラジオガァデンがこんなことになっていた。 「ラジオガァデン」が「ニクノガァデン」に！ それも流れる文字の電光掲示で。

　

工作室に戻る

　

２０２４年４月４日（木）＝ガシャポンのミニモールス・キーで遊ぶ ？＝
	添付説明にはガシャポンミニ・キーは「協力：一般社団法人日本アマチュア無線連盟」とある。連盟の例年の事業計画の中には 「モールス符号をユネスコの無形文化遺産へ登録することを目標に、引き続き世界の連盟と協調して広報活動に努める」 ことが記されており、これもその広報活動の一環なのかもしれない。 そして、かわいいミニキー、ただ音を出すだけではもったいない。実際のモールス通信に使ってみようと思い、裏蓋をあけて中を見ているところ。 外見から想像していたのは、タクトスイッチと電子ブザーだけだったけれど、意外にも、小さな基板とdip８ピンの素子が入っている。それと小粒のコンデンサ。自分が作るならまずスイッチとブザーだけだろう。あなどれない。

　

工作室に戻る

　

２０２４年４月４日（木）＝まるまる３か月ぶりの日記になってしまった＝　ガシャポンのミニモールス・キー
	２０２４年の元旦以降、日記ページは３か月間空白になってしまっていた。沼南ラジオ工作室本来業務？は、いろいろやってはいたけれど、なんだか忙しくなってしまって、日記に手が付かなかった。 　入門ラジオ教室のための考資料を作成したあと、今は５、６０年前の秋葉原のラジオ部品街を思い出しながら文や絵を描いたりしている最中。昔の写真や地図、資料を前にして懐かしい過去への旅「頭の中で郷愁の旅」を続ける毎日（ぼけなけれ良いけれど・・・。） 写真はガチャポン（ガシャポンが正しいのか？）のミニモールス電鍵と、大きさの比較のために並べた自作のミニ・キー。３種類をまとめて某氏から頂戴したものでかわいいノブを押すとピー・ピーと鳴る。二つを同時に鳴らすと、微妙な音の高さの違いで「うなり」 が生じる。まさしく「ヘテロダイン」

　

工作室に戻る

　

２０２４年１月２日（火）＝新年、ニューイヤー・パーティーに参加開始
	２０２４年の元旦は朝寝坊して初日の出の撮影はできず。午後遅くの能登地方地震発生でニュースにくぎ付けになったまま元旦を終える。今朝もその被害状況が明らかになりつつある。被災地区の状況を案じながら昼過ぎに無線の前に。 ニューイヤー・パーティー（新年のご挨拶交信）開始。年末に作った干支型電鍵は、事情があって手元にないので、龍の絵を貼って辰年の気分。モースル通信のみで新年のあいさつを交わしていきます。

　

工作室に戻る

　

２０２３年１２月３１日（土）＝今年の工作室の記憶は「研究室ノート」９冊分。
	２０２３年は今日で終わり。明日は２０２４年元旦。大晦日から元旦は今日が明日になるだけなのに、なぜかカレンダの一番下から新しいカレンダーのてっぺんまで一気に離れたところに飛ぶような気分になり、新しい年になると前年がなぜか遠くに行ってしまったように感じてしまう。 その２０２３年を「しょうなんラジオ工作室研究ノート」を開くといろいろなことがよみがえる。電子工作やものつくりの遊びを”研究”と称して記録をしてきたこのノート、１冊めは２００７年４月だったが今、２０２３年１２月で１１７冊めになった。 製作や修理の記録、成功や失敗記録、その対策などが蓄積されてきたこのノート、迎える新しい年も、元気にいろいろなものつくりを楽しみながら記録を増やしていきたい。

　

工作室に戻る

　

２０２３年１２月３０（土）＝今年の電鍵工作の記憶。２０２４年干支型の龍が躍る干支型キーと自作リグ
	２０２３年もあと２日。朝から家中の掃除、片づけ、買い物などの用事に追われて急ぎ日誌を記入。新年向けに自した恒例の干支型電鍵を自作リグにつないで、年越しの準備。 家事に追われ、明日大晦日に日誌の更新できるかわからない。

　

工作室に戻る

　

２０２３年１２月２９（金）＝今年の電鍵工作の記憶。自作電鍵に分厚い基台を付けた
	２０２３年もあとわずか。今年の沼南ラジオ工作室、いろいろな工作を続けてくることができましたが、この日誌の更新はとどこおりがちでした。木製基台の自作電鍵は、打鍵時の手ごたえがなんとなくたよりないのですが、この分厚いベーク板の素材は打鍵をしっかり受け止めて、手ごたえ十分。 おなじみローカル局、ＪＡ１ＬＮＱ局から分けていただいたものです。左側は機械接点のバグキーにリードスイッチを付け加える改造をしたもの。今年の簡単バグキーの元になった電鍵。右はほぼ木製電鍵。ともに分厚いベースにより操作感がアップしました。

　

工作室に戻る

　

２０２３年１２月１６日（土）＝ＡＭステレオ放送を聴くために。アンプ交換、迫力アップ
	ＡＭラジオでステレオ放送をきくことができるのはニッポン放送だけになっている。小さいＡＭステレオ対応ラジオに５０ＢＭ８の外部アンプとスピーカを付けて聴き始めたのでけれど、どうせならもう少し迫力があれば、、ということでほこりがたまっていた少し大きいアンプに交換。スピーカ部分は同じながら力強い音に。２００８年、電子工作マガジンの創刊号に製作記事として掲載したもので６ＣＡ７から６ＡＲ５まで各種真空管を電源電圧、バイアス電圧を切り替えて使用できるようになっている。今は６Ｌ６シングル×２で約１０Ｗ。

　

工作室に戻る

　

２０２３年１２月１３日（水）＝無線室にコンデンサ・マイクを設置
	コンデンサ・マイクをローカル局からいただき無線室のＦＴ−２０００Ｄに接続。スタンドのリングからマイクをつるして浮かすゴム紐の弾力が無くなっているようなので金属バネに置き換えたところ。 ファンタム電源により動作している「本物」のコンデンサマイク。マイク本体内部には真空管１２ＡＸ７が入っています。交信時受けた音声レポートでは自然な聞きやすい音になっているらしい。

　

工作室に戻る

　

２０２３年１２月１１日（月）＝今のうちにＡＭステレオを本気で聴くことにする

むき出しのままのラジオシャーシと５０ＢＭ８のミニ・ステレオアンプ＋アルテックのシーリング用スピーカ+外部ツイータのシステムでニッポン放送のＡＭステレオ放送を聴くことに。 対談番組などでも確かに左右それぞれの位置から声が聞こえるのでステレオになっていることがわかり、「ステレオ感」に浸りながらひさしぶりに身を入れてラジオ番組を聴いているうちに、情報、音楽番組はともかく普段何気なく聞き流していたいろいろな番組の中にはもはや自分が理解できない番組もあるのだということに気が付いた。 やたらとお互いに大笑いばかりしている番組のなんと多いこと。単調なやたらと早口で何言ってるかわからない歌の多いこと。もっとも、それは自分が若いころ、当時の年配者が, 我々が普通のことだと思っていることに対して言っていたことそのままなのだ。 今度は自分がそれを理解できぬ領域に入っているのだ、ということがはからずもＡＭステレオラジオをじっくり聴くとこでわかったのだった。残念。

　

工作室に戻る

　

２０２３年１２月１０日（日）＝ＡＭステレオ放送が聞けるラジオ。キャビネットから引き出す
	１２月６日のこの日誌に記した「ＡＭステレオラジオ」。ＡＭ放送がいつまで聴けるかが気になる中で今、首都圏で聴くラジオではニッポン放送がまだステレオ送信している。このラジオ、ステレオ受信のインジケータは点灯するものの小型キャビネットの左右スピーカでは立体感はあまり感じていなかった。 ＡＭステレオを実感できるのは今のうち。外部出力端子を付けようとしてキャビネットから引き出してみる。長いこと設置したままだったので後ろ側は埃だらけ。 すると、、、。すでに外部アンプを想定した切り替えスイッチと出力端子が付いていた（黄色の丸で囲んだ部分）。 自分で作ったラジオなのに昔のことは忘れてしまっていたのだ。物忘れは気になるものの、まずは外部アンプにつないでみることにする。

　

工作室に戻る

　

２０２３年１２月７日（木）＝立ち寄った秋葉原で、アナログテスターを購入
	都内で用事があるついでに秋葉原に立ち寄り、電子部品街の雰囲気が希薄になっていることに寂しさを感じました。この日はラジオストアで開いている部品店もわずか。計測器の店でこのアナログテスターを購入。 今、持っているアナログテスターは、メーターがおかしくて針が途中でカックンと止まってしまうので、前々から一つ買っておこうと思っていたのです。 普段はデジタルテスターを使っていますが、アナログ人間にはやはりアナログのテスターが和みます。

　

工作室に戻る

　

２０２３年１２月７日（木）＝秋葉原の日米商会、手作り袋にあたたかみ
	都内で用事があるついでに秋葉原に立ち寄ったのですが、ますます電子部品街の雰囲気がなくなっていることに寂しさを感じた。東京ラジオデパート３階のシオヤ無線跡は、ジャンクのパソコン置き場のようになっていた。 街中は外国からのお客さんがあふれかえっている。みなさんの視線の先を見れば興味の対象はアニメ関連グッズの様子。 昔ながらのアキバのジャンク屋さんの雰囲気を残す日米商会を訪ねる。そこで購入したのがこれ。００６Ｐ電池用のスナップ（ひとつ５５円）、トグルスイッチ（一つ１１０円、１０個だと７７０円）。購入物を入れてくれる袋がまたいい。新聞紙を折りたたんでセロハンテープをはった手作り。

　

工作室に戻る

　

２０２３年１２月６日（水）＝ＡＭステレオラジオ放送を聴くのは今しかない。

小学５年生のとき授業で「招来何になりたいか」の作文課題に対し「おとなになったら電気屋さんになり、一日に何台ものラジオを作れる人になりたい」とつづったものでした。 結局「電気屋さん」にはなれなかったけれど、個人的にも仕事の上でもいろなラジオ作りを続け、その中に「ＡＭステレオラジオ」もありました。１９９２年３月、東京、大阪で開始されたきには各局とも特別番組を組み、各種ＡＭステレオラジオが一斉に発売されたものでした。このラジオは２００５年ごろ仕事の関係で製造したＡＭステレオラジオキット(レトラジＲ２）のラジオユニットを使って個人で作った単品。 作った当時はＴＢＳ、文化放送もＡＭステレオだったけれども今、自宅で聴けるＡＭステレオ放送はニッポン放送のみ。ＡＭラジオがいつ終わるかが話題となるなかで、はっと気づいた。「今のうちにＡＭステレオを聴いておかなければ！」残された時間は少ない。二つのスピーカは小型なので、外部にステレオアンプ、スピーカをつないで思いっきりステレオで鳴らしてみなくては、と焦る。

　

工作室に戻る

　

２０２３年１２月３日（日）＝モールス符号のねばり防止器のメンテナンス。
	「モールス符号がねばる」、というのは高速に符号をだそうとすると符号を構成する短点長点の間隔が分からないメロメロな「音」になってしまうことのようです。 とくに複式電鍵で高速送信しようとするとなりやすいですが、それを補正するのがＪＡ０ＰＸ斎藤ＯＭが開発した粘り防止器。 私は１０年ぐらい前に製作し自作電信送信機に付けていますが、そんなに高速送信しない（できない）ので、付属のサイドトーンモニタを鳴らす程度にしか使っていませんでした。今回ちょっときっかけがあり、メンテナンスナンスを兼ねてその「粘り防止の効果」を確かめてみました。回路を通さずにノコ刃の複式をおもいっきり粘らして操作すると、トーン発振器の音はみごとにレロレロレロ！。 でも回路を通すと確実に短点長点の間隔が出現し、動作を確認できました。でも私は複式キーを使うときは思い切り手首を左右に振ってめりはりある符号を出すことにこころがけています。

　

工作室に戻る

　

２０２３年１２月２日（土）＝ずいぶん昔に自作したテレビゲーム、救急処置。何かゲーム画面が出てはきたけれど。
	１０月１０日のこの日誌で記した、押し入れの中の捨てるゴミと一緒にでてきた昔作ったテレビゲームの基板部分。 基板上のクロック回路が動作していない。欠落した部品（多分、トリマコンデンサとボリウム）何通りか付けてはみたものの、動作しない。ＣＷ送信機に使っているＤＤＳ−ＶＦＯから２ＭＨｚを引き出し、ゲームＩＣのクロックに緊急注入。なんとか画面がでてきた。しかし、左側のパドルが現れない。右だけで遊べるのは壁に当てて跳ね返る「スカッシュ」のみ。 昔作ったとき、画面はもう少しきれいだったような気がするが、ざらざらの画面でしばし、スカッシュで遊ぶものの、、、、。これまでとする。

　

工作室に戻る

　

２０２３年１２月２日（土）＝ずいぶん昔に自作したテレビゲーム、診察台で様子をみる＝
	１０月１０日のこの日誌で記した、押し入れの中の捨てるゴミと一緒にでてきた昔作ったテレビゲームの基板部分。処分する前に、一度動かしてみたいと思っていた。 シャーシはもとより、周辺の部品はもちろん、基板上にあったと思われる部品も欠落していたけれど、あらためて木板（ブレッドボード？）上で再現し、診察している。 アナログテレビの２ＣＨになんとかキャリアだけは出たけれど、ゲームそのものはまったく姿をあらわさない。 オシロで観測するが、１７ピンの「クロック入力」には何にも入って行ってない。クロック周波数は２ＭＨｚらしいのだが。

　

工作室に戻る

　

２０２３年１１月２８日（火）＝２０２４年辰年の干支電鍵＿龍がキーをたたくと火花が飛ぶ有様を表現してみたのだが・・・＝
	龍がミニチュア三次元電鍵操作をする（こん棒でキイをたたく）さまを表現するために赤色のＬＥＤを同時に点灯するとキー操作とともに赤い光がピカピカするようにしてみた。火花が飛んでいるように見えないこともない。 今回はこの辺で手をうつことに。しかし、あいかわらず研究室助手（ＸＹＬ）の評価は・・・「なに、これ？？？」 ともかく、仕掛かりのゲーム基板、その他お楽しみ工作いろいろあるので干支キーはこれまでとすることに。 でも、追いかけるようにＸＹＬからは、「いついまで馬鹿なことやってないで、年末の片づけ、掃除、家の仕事がいーっぱいある！！」と・・・。

　

工作室に戻る

　

２０２３年１１月２８日（火）＝２０２４年辰年の干支電鍵の電鍵部分は学習用自作電鍵を改造＝
	龍を動かすとともに、本来のキー操作を行う「電鍵」は、以前、学習用自作電鍵を作ったときの試作を改造。あの時は金属ばねの代わりに「輪ゴム」を使っていたけれど、本物のばねと調整ねじに、接点部分も真鍮板を入れて若干は接触抵抗を減らしたつもり。 木製の槓桿も長めにして操作感は一応普通の縦振れ電鍵。 板上に乗っているのは電池、リレー、ダイオード。あいかわらずアナログ方式。

　

工作室に戻る

　

２０２３年１１月２８日（火）＝２０２４年辰年の干支電鍵正月風の飾りつけと、もう一工夫＝
	辰年の干支ＫＥＹ。龍が電鍵をたたいているさまを想定したつもりだったが、研究室（工作室）助手の評価はいまいちだった。一応、新年らしい雰囲気の文字を貼り付けるとともに、龍がたたく電鍵部分を少し改良？ 筆絵で描いていた二次元電鍵をミニチュア三次元に変更。立体化。さらに打鍵とともに火花が飛ぶさまを赤いＬＥＤで表現。

　

工作室に戻る

　

２０２３年１１月２６日（日）＝２０２４年辰年の干支電鍵あとは正月風の飾りつけで・・・完成 ？＝
	毎年やっている干支にちなんだ面白電鍵。龍の絵に手を加えて・・・。さてこれをどう動かすか。キー操作による機械的な動きはネタ切れ。動かすのに何を使うかだけなのだけれど、今回は小型のファンを使って風力で龍をふわふわ踊らせようとして失敗。結局小型ファンは使っているけれど、ぴくぴく動くだけ。 龍の前足を伸ばし、こん棒で電鍵をたたいている様子になった。 研究室助手（ＸＹＬ）に見せると、「意味わからない」と、評価されている。

　

工作室に戻る

　

２０２３年１１月２６日（日）＝２０２４年辰年の干支電鍵つくりに取り組むが・・・＝
	このところ、なにかと忙しくなってしまい、自分のお楽しみ工作ができなくなっていたけれど、一息ついて、さてやりかけの工作を、、、と思ったらもう１２月まじか。毎年やっている干支にちなんだ面白電鍵にまず着手。 とは言え、ネタが尽きた、というよりアイデアが出ない。年賀状イラストの中から龍の絵に手を加えて・・・。さてこれからどうなるか。

　

工作室に戻る

　

２０２３年１０月１０（火）＝どうにも捨てられない。自作したテレビゲーム基板の復活を試みる・　基板から回路を探るところから開始＝
	ほこりまみれの基板。切断されたリード線がまとわりついているけれど、それらの先に何がつながっていたのはまだわからない。基板上の部品もいくつか外されているようだ。でもゲーム用ＩＣ＝「ＡＹ−３−８５００−１Ｘ」はソケットに乗っている。 先の１０年前のアキバの店のレシートでよみがえった過去よりも、ずーっと昔、ほんとの昔の記憶がよみがえる。１９８０年ごろ、ラジオ雑誌の記事を見て秋葉原でＩＣを入手し、基板作り、回路組み立てとすべての作業を日曜日の一日で終えたのだった。 追憶のかなた。あのころは若かった！ しばし、過去へワープしたのち、はて、回路はどんなんだったけ？　昔の雑誌を探すより、例によって基板のパターンを追いかけて図にして回路を割り出すことに。欠損している部品の見当もつくかもしれない。と、開始した作業の場面。はたしてどうなるか。白黒テレビにつないでテニス・ゲーム、やってみたい。

　

工作室に戻る

　

２０２３年１０月１０（火）＝断＿捨＿離・・のはずが、どうも遊びの材料になってしまう・・＝

先日（１０月４日）、日誌に記したごとく、そろそろ身の回りの整理をしなければと作業をしている中で、これもわすれていた、子供が小さい時のおもちゃが出てきた。 （１）電子的な増幅機器が全くない電池式レコードプレーヤ・・・電池の液漏れ状態。 （２）２７メガ帯のおもちゃのトランシーバ。親機、子機と別れていて、親のほうは中波とＦＭのラジオにもなる（らしい）が、ラジオは鳴らない。子機にはラジオ機能がないが、ボタンを押すと発振音がでて、Ａ２？でモールス送信ができる。ケースにはモールス符号の説明がちゃんとついている。モールス通信用のボタンは親機にもついている。 （３）もう一つ出てきたのは、自分が１９８０年ごろ基板から起こして作ったテレビゲーム（テニスその他）の基板の残骸。基板上には部品をはぎ取った跡もあるが、、、 これらの残骸を見て俄然意欲がわいてきた。どれも修復してやろう！　という。果たしてどうなるか・・・。

　

工作室に戻る

　

２０２３年１０月８日（日）＝秋葉原で購入した、福袋＝

午後に都内で人に会う用事があるので、少し早めに家を出て、なにか部品でも買っていくつもりで立ち寄った秋葉原。 １１時前の路上はそんなに混んでいなかった。秋月、ロケットに行き、さて、午後の目的地へと向かうその前に、山水の「ＳＴ−３２」はまだ”あそこ”にはあるかな？　と思って入った「東京ラジオデパート」。３階のシオヤ無線の前にきて、「ドキン！」とした。シャッターが閉まっている。 その直後のことは、↓の１０月５日付けの日誌のとおり。 ＳＴ−３２はとっくになくなっているとのことで機構部品を少し買い、振り返ると通路にぶら下がっていたのが一袋５００円の「福袋」。いくつかを手にとってみると、かなりの重さがある。午後、他に回るのでなるべく軽いものを選んで、一つ買う。 出先回りでずっとぶら下げて帰宅。その中身は何だったかは秘密。シオヤ無線さんにとっては貴重な商品。５００円の６０倍くらいの価格になるものでした。私自身、小学生のころから６０数年の思い出が詰まっているラジオデパート。あのときは木造２階の奥に店を構えていたというシオヤさん。その店が消える。また寂しくなる。

　

工作室に戻る

　

２０２３年１０月５日（木）＝用事があって都内に出たついでに立ち寄った秋葉原で。ーーー

午後に都内で人に会う用事があるので、少し早めに家を出て、なにか部品でも買っていくつもりで秋葉原に立ち寄る。 １１時前の街は、まだそんなに混雑しておらず、「秋月電子」で小物部品を買い、「ロケット」を覗いたあと、「シオヤ無線」でＳＴ−３２を買っていこうと思い、ラジオデパート３階に足をのばす。 すると、なんとシャッターがおりたままになっている。「木曜なので休みだったかな？」と近づいてみると、張り紙が「８月３１日をもって閉店しました。長いあいだありがとうございました。」とあるではないか！！！ たしか、９月にも一度買い物をしたことがあったはずだが？？　ともかく、閉店なのか。気落ちして同じ３階の門田無線でスイッチ、ラグ板などを買って、エスカレータで降りようとしてふと見ると、さっきは閉まっていたシオヤ無線のシャッターが開いている。あわててとんで行くと、塩屋店主と娘さんが「今、来てシャッター開けたばかり」と。「閉店」としているけれど、残りの商品がまだあるうちはこうしているとのこと。たしかに店頭には部品も少なくなっている。 しばし立ち話し。小物部品と、通路に吊り下がっていた「福袋」を買い、長い間お世話になったお礼とともにお別れをしてきた。（写真は一部修正してあります）

　

工作室に戻る

　

２０２３年１０月４日（水）＝引き出しの中を整理していたら１０年前のレシートの束。 あの頃の秋葉原に立ち戻る小さな時間の旅へ。＝＝
	ちょっとひと段落というところで身の回りの整理。まずは机や棚のファイルホルダに投げ込んだままになっている紙の類を処分。古い書類や手帳、写真を目にすると、当時のことがよみがえり、一気にポイッと捨てられなくなってしまう。 　これは、１０年前（２０１３年）秋葉原で部品の買い物したときのレシート。１年ごとにまとめてあったものの一部。１月から１２月まで、月に２回づつぐらい秋葉原に部品を買いに出かけていたのだった。 １枚１枚ごと当時のことが思い出されてくる。そして気が付くとそのレシートのかなりの店が今の秋葉原から消えてしまっているのが寂しい。 そして、その翌日、秋葉原に立ち寄った時にも・・・・。

　

工作室に戻る

　

２０２３年９月８日（金）＝再びラジオ工作の日々にーーーレトロ風ラジオ完成　枕元に持っていって聴く　　＝
	お楽しみ工作として、以前に作ったものと同じ回路の簡単な高１ラジオを別の体裁で製作。 スピーカは以前の製作では、５×８センチの楕円型だったが、今回は少し小さい５センチの丸型。最初に付けたアクリル製コーンのスピーカは音が硬く、紙コーンのものに取り換えるとやわらかめの音に。さらに外側のケース（キャビネット）に収めると、やや厚みが加わった？音になったような気がする。 持ち運びやすいように手提げ金具も装着。枕もとにも持っていき、ＮＨＫ第２　の教養講座、各種外国語講座などをはじめ直接、放送電波を受信して聴くラジオ番組を楽しんでいる。簡単なラジオでも自作ならではの愛着もある。

　

工作室に戻る

　

２０２３年９月６日（水）＝再びラジオ工作の日々にーーー簡単なラジオ作って・・外装に変化を＝
	ラジオ本体の回路は同じで、ダイオード検波の前後に高周波増幅、低周波増幅をつけた高１ラジオ。先に”１セットだけの”特別キット”を作るときに３回試作したサブシャーシがあるので、そのうちの一つを使って外装を考えながらサブ・シャーシが乗るメイン・シャーシの形を以前とは異なるものにしていくことに。 しょうなんラジオ工作室ではこれまで自作セットはすべて自作木製（ＭＤＦ板）のケース。送信機、受信機、。ＶＦＯ（ＤＤＳ ）、先日作ったアンテナ・チューナも。今回のラジオは前回のキットと同じ寸法で塗装色は変えて。 パネル面の体裁はレトロ風に。スピーカ穴の部分の桟はつまようじ。ダイヤルとつまみの部分はなんだかバランスが悪い感じなのでこのあと大きなつまみに修正。

　

工作室に戻る

　

２０２３年９月６日（水）＝再びラジオ工作の日々にーーー簡単なラジオ作って・・＝
	ハムフェアが終わり、しょうなんラジオ工作室のしかかり中のラジオ工作の日々に戻る。ラジオ工作希望の知人のために作った”ラジオキット？？”　完成したとのことで一安心。 次の工作テーマも考えなければ、というところながら、同じ回路で何種類かのラジオの製作に着手。今度は自分が楽しむために。別の外観を考えながら作業開始。

　

工作室に戻る

　

２０２３年８月２３（水）＝後付けの日誌ーーーハムフェア２０２３関連＝（４）

８月１９、２０日に開催されたハムフェア２０２３、両日、ハムフェア和文電信同好会のブースにて、同好の方々とのアイ・ボールＱＳＯ。 わずかにカメラに残した風景写真は、、、初日（１９日）現地到着時に撮った看板と、２日め（２０日）に入場を待つぎゅうぎゅう行列のフェンス目前にゆ〜ったりと広がる会場前の記念局。 開場と同時に入場するためには１時間程度行列して待つのは毎回のこと。その間、携帯椅子に腰かけたり、ハンディ機で交信をしていたりする人たちがいる中、自分は初日（１９日）はスマホ画面をトントン叩きながらＣＷチャット。幸い、仙台のＮ氏とつながり、和文交信でハムフェアの行列状況をなどを報告。「入場後は会場の様子をお伝えします。」なんて送信したものの、いざ入場したらそれどころでなくなってしまいました。 でも翌日（２０日）終了後、帰宅途中で立ち寄った秋葉原。ドトール・コーヒーでアイスコーヒーを飲みながら、スマホでＣＷチャット始めると再び仙台のＮ氏とつながり、初日入場者３万１千人であったことなど若干のフェア報告することができました。

　

工作室に戻る

　

２０２３年８月２３（水）＝後付けの日誌ーーーハムフェア２０２３関連＝（３）

８月１９、２０日に開催されたハムフェア２０２３、両日、ハムフェア和文電信同好会のブースにて、同好の方々とのアイ・ボールＱＳＯ。 ・・・・を、楽しんだのですが、熱中するあまり今回現場会場の風景を撮影して記録することをすっかり忘れてしまいました。毎回お世話になる皆様に申し訳なく思っています。 今回のフェアのお土産はその、ハムフェア和文同好会が発行する「アマチュア無線局＿和文局リスト」第２８版（２０２３ー２０２４年） 私が所有しているのはこれを入れてやっと６冊め。最初に手にした２０１３年の第２３版は使い込んで表紙がボロボロ。ＪＨ１ＳＦＹ、ＪＡ１ＨＡＬ局の手により作成まとめがされ、各地の協力局も巻末に記載されています。 今回、気づいたのは手元で一番古い２３版（２０１３年）から今年の２８版までを通してみる」と各版の掲載局数は次第に減少していること。新版をざっと見ながら、新しい局が加わる一方、懐かしい、いくつかの局の掲載が消えていることに寂しさを感じました。 新しい版に目を通しながら「自分も今のうちにもっとアクティブに和文交信をやろう」と思ったのでした。

　

工作室に戻る

　

２０２３年８月２３（水）＝後付けの日誌ーーーハムフェア２０２３関連＝（２）
	８月１９、２０日に開催されたハムフェア２０２３、両日、ハムフェア和文電信同好会のブースにて、同好の方々とのアイ・ボールＱＳＯ。 こちらもブースで複式電鍵として実演されたＪＨ２ＦＳＥ局の自作ミニ・パドル３種類。精巧な金属加工がされ、１台は木製ベース、２台は重量ある金属ベースで、そのうち１台（右の写真）接点の角度に変化が。ノコ刃を使用し両脇の固定ねじで刃の長さを変化できます。 おもしろいと感じたのは接点部分のノコ刃に寄り添う赤色の物質。クリアファイルなどに使われる薄いアクリル板でノコ刃を両脇で抑え、ノブから指を外した瞬間にレバーが「ブルブルンッッ」と振動して符号が乱れないようにする細工です。 試しに意識してノブをはじいても、「ブルブルン」は発生しませんでした。

　

工作室に戻る

　

２０２３年８月２３（水）＝後付けの日誌ーーーハムフェア２０２３関連＝(1)
	８月１９、２０日に開催されたハムフェア２０２３、両日、ハムフェア和文電信同好会のブースにて、同好の方々とのアイ・ボールＱＳＯ。 これはブースで展示実演されていたＪＮ１ＯＥＶ局の自作バグ・キー。超小型で、はじめはバグ・キーとは気づきませんでしたが、三又のコンセントを利用して、短点の振動部分は槓桿から横に張り出し、磁石の重りを移動させることで速度が変化。全金属製を思わせる塗装と相まって使い込まれた感触が素晴らしい。 きれいな符号が出ていました。ＪＮ１ＯＥＶ局の作品写真のアルバムを見せていただきましたが、同じ機構の自作キーが８０台以上ズラリと並ぶのにまたビックり！、でした。

　

工作室に戻る

　

２０２３年８月２日（火）＝強力磁石と鉄塊でカマボコ板横ブレＫＥＹをガッチリ吸着＝
	いくつもある小型の自作ＫＥＹも縦型ならばそのままで打鍵できるけれど複式やバグなどの横ブレ式になると手でおさえていなければ使えない。 ホームセンターで買った鉄板を重りにしたりしているが、すべてには付けられず、１枚の鉄板に金具をつけて、ねじどめで共有することを試みてきた。 今回、ねじ止めではなく強力磁石を使って自在に脱着できるような工夫をしてみた。手元にある１．４キログラムの鉄の塊をベースにして、強力磁石のつぶをカマボコＫＥＹの裏に貼ればよいことに気づいた（ようやく、というべきか・・・）。磁石を貼り付けたのはまだ２台だけだが、メリハリよく、力をいれて打ってもガッチリ固定している。

　

工作室に戻る

　

２０２３年８月１日（火）＝机上作業の友、消しゴムかす吸い取りの象さん型ミニ掃除機も動かなく＝
	ものがだめになる時は重なるようで、小型掃除機がこわれる少し前に、消しゴムカス吸い取りに使っていた象型ミニ掃除機が動かなくなっていた。小型掃除機を修理したついでに、こちらも見てみる。 乾電池とモータだけの簡単なものなのだが、これこそモータがダメになったのか、と分解してテスターで調べるがどこにも異常はない。 分かれている押しボタンがついているゴミ箱部分とモータや電池部分の接続部に接点が３つある。よく見ると、その真ん中の金属片がゴミ箱部、本体モータ部をつなぐ底面の留め金につながっており、同時にスイッチの役目をしていることが分かった。 先日、机上作業でさんざん鉛筆で書いたり消しゴムで消したりのあと、たまったゴムかすを捨てたところだったのだが、そのあと、この留め金をしっかり閉じていなかったのだ、、、。そんなしくみになっているとはいままで使っていて気づかなかった。

　

工作室に戻る

　

２０２３年８月１日（火）＝作業の友、小型の掃除機が動かなくなった　＝
	しょうなんラジオ工作室の工作作業のアルミ、木材加工の切りくず、床のゴミ、ほこりを長年吸い取り続けてきた愛用の小型眞空掃除機が、ある朝突、スイッチを入れても動かなくなった。 テスターでプラグの導通を見ると、「切れている」。ついに、モータが切れたのか？　ねじをはずして分解すると、ゴミ袋でもないのに、本体内からアルミ、や木の粉ザッ！と噴出してびっくり。 これなら、壊れてもしかたがないとあきらめたものの、一応、内部の導通を調べる。ヒューズは切れていない。モータも切れていない。原因は、スイッチだった。パチパチ気持ちよく動くのだが導通は全くなし。 外側にスイッチをぶら下げる形でなんとか復活。

　

工作室に戻る

　

２０２３年７月３０日（日）＝ＴＲ高１ラジオの特別キット製作振り返り　＝
	この日誌では５月２９日〜６月１８日の間の当工作室の業務（遊び？）として記したラジオ工作、そのラジオの中身はこのとおり。木製ボックス内部に木製シャーシを置き、その上の平ラグ板に部品を立体配線す るもの。作りやすくて、動作も確実なので１０年以上前の自分でやった製作時のファイルをもとに外形を変えて再現。 回路の知識はあるものの電子工作はまったく初めてという知人のために用意したもの。ある程度のラジオの仕組みを理解しもらいながら半田作業も体験、というの目的で手書きの説明書を添えてキットの形にしてみたのだった。 　その時の説明書の内容は別ページ「ラジオ＆電子工作記録」につづく。 それ、見てみる。ポチ→■■

　

工作室に戻る

入門ラジオ工作の説明書を見てみる

　

２０２３年７月３０日（日）＝ＴＲ高１ラジオの特別キット製作振り返り　＝
	「１本の７メガダイポールを手動のアンテナ・チューナでＨＦ各バンドにチューニングさせて、実際に電波を飛ばすというテーマの実験（遊び？）に一区切りつき、一休みしていたＡＭスピーカラジオを思い出して製作過程記録をまとめることに。 電子工作第１歩の題材としてはレトロだけれど、当ラジオ工作室ではこれ。元は２０１１年春、某雑誌の製作記事のために作ったＴＲ高１ラジオで、今回も中身ほぼ同じ。 しかし、見た目は変えてこの形に。けっこうたのしみながら作ったボックス。

工作室に戻る

　

２０２３年７月１３日（木）＝アンテナ・カップラーというよりも「アンテナ・チューナ」と呼ぶべきか　＝

＝７メガの変形ワイヤーダイポール１本で強引にＨＦ各バンドにチューニングさせて交信する＝、に、チャレンジして作った「カップラー」は、むしろ、手動アンテナ・チューナと呼ぶべきものかもしれない。 自動チューナを内蔵していないＩＣ−７０５に変形７メガダイポールをつないで、７メガバンド以外のバンドで電波を出そうとすると、画面に表示されるＳＷＲ表示が無限大を示してしまう。無線機が壊れてしまうのではないか ？と、とてもその状態で交信を試みようという勇気はない。 しかし、試験的に作った「カップラ」を使うと、見かけ上は各バンドともＳＷＲ値は下がり、チューニングがとれている。２８メガでの交信チャンスはまだ無いが、そのほかの１０〜２４メガでの交信はなんとか（１Ｗ〜１０Ｗで）できている。アンテナから輻射される電波の効率は？？？で、相手局の耳とコンディションに助けられているのはたしかだが。、 昔ながらの感覚で「カップラ」と呼んで実験していたけれど、これはいわゆる「オートチューナ」の手動版なのではないだろうか、という気持がしてきた。 本日は今回の実験の元として以前に仮に作った別のバラック型の「カップラ」にアルミパネル、コイル切り替えスイッチなどをつけてそれらしい形にしてみた。今後、これを 「手動アンテナ・チューナ」と呼ぶことにしよう。と、思う。

工作室に戻る

　

２０２３年７月６日（木）＝アンテナ・カップラー完成と思ったけれど・・・。改造実験中＝
	カップラの形が完成した、と思ったのもつかの間。７メガの変形ワイヤーダイポールで他のバンドにも運用できるようにしようとするのだが、これがなかなか思うようにはいかない。 　アナライザで各バンドの調整確認後、トランシーバをつないでみたのだが、各バンドともカスカスでやっと交信できる状態。バンドによって調整が異なる のでコンデンサやバリコンを追加したりの改造を進めている中、１０メガでテスト電波を出していたらローカル局、ＪＡ１ＬＮＱ局から呼ばれて和文交信。その後、夕方に８エリア北海道となんとか交信することができた。 カップラ製作・実験開始からほぼ１０日、アナライザでは各バンドと一応調整とれているようなのだが、１４と２８メガでの交信チャンスはまだ無い。変形７メガダイポールに出力１０Ｗではちょっと苦しい感じ？　コンディションの上がってくることを期待して調整とワッチを続けていく。

工作室に戻る

　

２０２３年６月２９日（木）＝アンテナ・カップラー完成、実験中＝
	カップラの形が完成。これからケースも製作予定だが、アナライザや、ＩＣ−７０５を使って、各種アンテナとの整合を確かめていく。

工作室に戻る

　

２０２３年６月２５日（日）＝アンテナ・カップラー＝
	アマチュア無線で大切なのはアンテナ。昔を思い出せば満足な調整もできていない、はりがね逆Ｌ型やベント・ダブレットと自作のＭＡＸ１０ワットの送信機でやっていた時代、アンテナカップラは、なくてはならない装置だった。 「カップラのおかげで電波が飛んでいる？」、感じで、アンテナに直列にいれた豆電球の明りをたよりにバリコンをまわしたことを思い出す。 ＭＡＸ１０ワット機を前提に１０メガやワークバンド用アンテナを想定して実験用に作ってみたカップラ。手探りでやっていた時代とちがい、コイルのタップの位置やバリコンの調整もアナライザにより簡単に最適な状態を探ることができる・・・・・・。ひさしぶりに取り出したこのアナライザは、ＭＡＤＥ　ＩＮ　ＵＫＲＡＩＮＥ。

工作室に戻る

　

２０２３年６月１８日（日）＝平成レトロな「簡単ラジオ」ただ１セットだけのキットが完成＝
	各種電子工作をやりたい、という若い方。電子工作はなんにもやったことがないという、ゲルマニウム・ラジオすら・・・。まずラジオから作りたいとの要請に題材として選んだのがこれ。高周波増幅＝＞ゲルマニウムダイオードの倍電圧検波＝＞ＩＣ（ＬＭ３８６）の低周波増幅でスピーカを鳴らす、レトロなラジオ。 配線部品を台紙上にそろえ、このラジオの回路と動作のしくみ、組み立て、配線までを説明した「ラジオの製作説明書」がようやく完成。 たった１台のラジオなのだけれど、完全に動作することを確認するための試作、試験を繰り返しながら の作業。昔、「ＲｅｔＲａｄｉ」という真空管ラジオのキットを商品化したときのことがよみがえる。 でも、これはたった１セットだけの特別なキットなのだ。

工作室に戻る

　

２０２３年６月１６日（金）＝平成レトロな「ラジオの製作」化粧を施し、見た目をアップ＝
	電子工作練習にもなり、ＡＭ放送が継続するかぎりは実用的に使えるＡＭラジオ。しょうなんラジオお得意の「見た目を改良」パネル面のお化粧と外箱（キャビネット）の塗装を施す。 ほぼひと月間、入門工作用に試作を繰り返し、標準的組み立て工程の説明書きもほぼそろったので、そろそろ第１号の工作者に手渡すことに。うまく動作して愛用してくれることを願って。

工作室に戻る

　

２０２３年６月７日（水）＝ＴＲ＋ゲルマダイオード＋ＡＦアンプＩＣで平成レトロな「ラジオの製作」＝
	電子工作練習のために試作したＡＭラジオ。平ラグ板上にトランジスタ、ゲルマにウム・ダイオード、ＡＦアンプ用ＩＣをはんだ付けする。回路は平成２３年、電子工作マガジン春号掲載のために作ったものの再現なのだが、当時と同じバーアンテナコイル、１０Ｐ×２の幅広いラグ板などは入手できなくなってしまった。 しょうなんラジオ工作室定番の外見にしてみた。平成レトロな工作ラジオとして標準化できればよいのだが・・・・。

工作室に戻る

　

２０２３年５月２９日（月）＝ひさしぶりに、、「ラジオ工作室」の風景＝
	ＡＭラジオ放送は近いうちに打ち切りになる？　のようなうわさ話を耳にすることがある。簡単な装置で聞くことができるＡＭラジオなのだ。存続してもらいたものだと憤る。 と、そんなとき電子工作でラジオを作ってみたいという近所の方が現れた。 勇んで電子工作初めての人でも確実に完全動作できるようにするために部品をそろえ、２台を試作し、３台めをキット化して適切な配線手順書を作成する。 テーマはゲルマにウムの倍電圧検波回路に高周波増幅と低周波増幅を加えてスピーカが鳴るラジオ。 ひさしぶりにラジオ工作室らしい風景が展開している。

工作室に戻る

　

２０２３年５月２２日（月）＝２台のカツミ・エレキー＝

ＣＱ誌の＿’２３年６月号掲載の「カツミ・エレキーＭＫ−１０２４のメンテナンスから見えるその魅力」の文章をまとめるために「エレキー」に関する各種資料や写真を探っていた時、昔の自分の無線机に懐かしい当時の「エレキー」が乗っているのを見つけた。 カツミ電機は１９６４年に日本では最初に全自動エレクトロニクス・キーを商品化したメーカー（カツミ製品取説中の記載によると）。私は縦型電鍵を使っていたが、話題になっているエレキーに興味をおぼえ当時販売されていた「ＥＫ−９Ｘ」（だったと思う）を入手。 のこ刃状の槓桿に黄色で透明なアクリルノブが付いていた。しかし、使いこなせずに終わってしまったのだった。 その後入手した「ＥＫ−１５０」も使いこなせず長いあいだ机の奥に収まったままになっていた。 ＭＫ−１０２４と比較するため取り出して中を調べるとエレキー基板はＭＫ−１０２４とＭＫ−１５０は同一であることが分かった。ＭＫ−１５０は今、机上にあるが、実際の運用ではどうしても使い慣れた複式キーに手が行ってしまう。エレキーは苦手なのだ。 ２枚の写真の中に同じマイクが写っている。アイワのクリスタルマイク「Ｍ１８」。５０年経ても健在だ。

工作室に戻る

　

２０２３年５月１０日（水）＝テーブルで咲いている”だいこんの花”＝＝
	葉が残っている大根のへたを切って小皿にのせ、水をやっていたら芽がのびてきたので時々つまんで味噌汁の投入したりしていたら、ちいさなつぼみから花が！　初めてみた「大根の花」。かわいくて、きれいです。 　 ある日のしょうなんラジオ工作室

@@@@@@@@@@@@@@

工作室に戻る

　

２０２３年４月６日（木）＝「２０２３年版簡易ＢＵＧ１号」の部材寸法訂正とお詫び＝＝
	本年２月８日付けで電鍵一覧のコーナーにアップした２０２３年版簡単ＢＵＧ１号、使用部材の中の真ちゅう板とリン青銅板の厚さが、実際の電鍵のものと違っていたことを、製作を開始された方からのお問い合わせで気づきました。 リン青銅板の厚さは０．５ｍｍではなく＝＞０．２ｍｍ＿＿＿＿真ちゅう板の厚さは１ｍｍではなく＝＞０．５ｍｍでした。 訂正してお詫びいたします。 ＣＱｈａｍ ｒａｄｉｏ誌４月号にもこの製作記事が掲載されていますが、寸法図(１０２頁；図２、１０３頁；図４）中の真ちゅう板の寸法も同様に訂正します。 ２０２３年　４月　６日　ＪＡ１ＧＭＯ　 ■簡単ＢＵＧ１号、修正済みへ

工作室に戻る

　

２０２３年３月３１日（金）＝昨年末のＭＫ−１０２４の修理記録を「工作コーナー」にアップ＝＝
	昨年１２月２日の日誌に記した、カツミ電機のメッセージメモリーキーヤー「ＭＫ−１０２４」の修理の詳細をようやくまとめたので、このホームぺージの「工作コーナー」に掲載しました↓↓。 ■カツミＭＫ−１０２４　「符号が支離滅裂＆メッセージメモリ機能停止」の修理記録を見る

工作室に戻る

　

２０２３年３月１４日（火）＝作ってから１年以上、改造を続ける未完成フルオート・バグ。今度こそは？（ユーチューブに動画アップ）＝＝

昨年（２０２２年）、１月に作った４台目のフルオート（全自動）バグキー、振動板の形状や寸法、振動吸収、などいろいろな部分の修正を繰り返しながら、１年以上経過している。修正を加えるたびに、改良されたと思うのだけれど、やはり動作に不満が。長点の長さが短くて、つんのめった符号になること。振動板の長さ、硬さ、重り、そして力点部の形状、位置、あれこれいじり回している。 今回は振動板を押す金具を長、短とも変えてみた。先日作った簡単バグでも使っている、タカチのＬ型金具。取り付け位置を移動させながら固定。今回ねじ止めの穴をあけるのが面倒だったので、アロンアルファで接着。 例によって、改造した時点では良くなった気がしている。 動画に撮って、ユーチューブにアップを試みることに。 ■　２０２１年製作のフルオート・バグ、２０２３年３月の改良後動作状態の動画をユーチューブで見てみる このページに戻るにはブラウザの戻る（←）ボタンを押してください。

工作室に戻る

　

２０２３年３月１２日（日）＝ＩＣ−７０５を初めて家から持ち出して移動運用実験＝＝

移動局免許の設備を新スプリアス規格に適合させるためには、これ一つで済ませてしまえ、と、入手したＩＣ−７０５。もう無線の移動運用はするつもりはなかったのだけれど、たまたま週末に泊りがけで出かけるところがあったので試しに１４４，４３０だけでの移動を試みた。 小さいので荷物にはならないけれど、２バンドのホイップ・アンテナと基台、そして外部ＡＣ電源も持参。 リチウムイオン電池だと５ワットだが、外部ＡＣ電源だと１０ワットになる。移動するのは高台の上に建つマンションの８階。ベランンダに出るのはあぶないので部屋の窓際にアンテナ設置。いざ、運用開始というときに、外部電源と無線機本体をつなぐ電源ケーブルを忘れたことに気づく。電池だけだと、出力減はともかく、運用時間が限られそうだ。 短い時間だったけれど、普段自宅の１０ｍ高のＧＰによる固定よりはずっと快適な交信をすることだできた。やはり、Ｕ、Ｖでは地上高がものをいうことを実感。

工作室に戻る

　

２０２３年３月８日（水）＝Ｙｏｕｔｕｂｅに丑年電鍵動画をアップ＝＝
	寅、戌に続き、１２支電鍵の丑を動画に撮り、ユーチューブへアップ。 残念ながら動画の切り貼りや文字のせなどはできず、看板とモールス符号で説明のみするだけながら、「動き」を見ていただければありがたいです。音声解説を入れたいのですが、まだ無理。 ■　２０２２年丑年の「モー」ルスキーの動画をユーチューブで見てみる このページに戻るにはブラウザの戻る（←）ボタンを押してください。

工作室に戻る

　

２０２３年３月５日（日）＝干支型電鍵「寅」と「戌」の動画をユーチューブにアップ＝＝

自作電鍵は無線仲間の方々とのミーティング（飲み会）に持参して、披露する（自慢する）のが楽しみだったのだけれど、その機会はコロナで久しく途絶えている。動きを見ていただくには動画、ということでユーチューブにアップするべく画策中なのだ。 　無言のままモールス符号による説明をしているのだが、これはむずかしい。 なんとか 戌年のわんわん・キーと寅年のタイガー・キーを動画にしてこれからアップロードに挑戦。うまくアップできたら、ここから飛べるように、準備だけしておくことに。 このあと、 動画に撮ってユーチューブにアップを試みます。 ■　２０２２年寅年の回転複式「Ｔｉｇｅｒ−Ｋｅｙ」の動画をユーチューブで見てみる このページに戻るにはブラウザの戻る（←）ボタンを押してください。 ■　２０１８年戌年の２ＫＥＹ縦押し式「わんわんバグキー」の動画をユーチューブで見てみる このページに戻るにはブラウザの戻る（←）ボタンを押してください。

工作室に戻る

　

２０２３年２月２２日（水）＝夕暮れ時のウオーキング、南西の空に、、。＝＝
	急ぎの用事で作業室にこもりきりとなり、いつもの４Ｋｍウオーキングをしばらくやっていなかったので今日は日没時に出かける。 西の空に三日月とそのすぐ斜め上に宵の明星（金星）が光っている。めずらしい眺めだと思ったらそれだけではない。金星のさらに上の方にも星が見えた。金星ほどではないが、なかり明るい。しばし立ち止まり、スマホで撮ったのがこの写真。 上のほうの星は、家に帰って調べたら木星であることがわかった。星座とは違い、地上から見る惑星の位置は日ごとに変わるとのこと。そういえば月と金星のコラボ、同じことがあったのだった。２０２１年１１月８日の日誌に記していた。 そういえば、以前にも同じようなことがあったような気がする←＜押す＞

工作室に戻る

　

２０２３年２月１３日（月）＝これは、石器なのだろうか？　長年机の引き出しになにげなく入れていた物体＝＝

簡単バグ・キー作り方のページをホームページの電鍵工作コーナーにアップし、当工作室の次の仕事（←うそ、あそび）に取り組む前に、とっちらかった工作室内の片づけと掃除はじめたら、机の引き出しの奥の奇妙な形をした石の物体に気が付いた。 　思えば、何１０年も昔のこと、ハイキングなどで郊外に遊びに出たとき、めずらしい形をした石や貝殻などをみつけると拾ってきて集めていたことがあった。みんなどこかに行ってしまったが、これは、特別な形をしていたので残していたのだろう。でもどこで拾ってきたものかは全く記憶にない。 気になって、ネットで「石器」を検索してみると、数々の石器の写真の中にこれと同じようなものがあった。きれいに磨かれていて、よく見れば、ナイフ？　のように見えないこともない。そうだとしたら、はるか昔、石を磨きこれを作った当時の人は誰だったのか、その時代の「もの作り」の作品なのかもしれないと過去に思いをはせている。 ＊＊＊＊

工作室に戻る

　 ＊＊＊＊

２０２３年２月１２日（日）＝２３年Ｖｅｒ．簡単バグキーの組み立て説明をホームページにアップ＝
	新たに製作した２３年ＶＥＲ．の簡単バグの寸法図に続いて一連の説明ページができ、ようやくで当ホーム・ページの「自作電鍵工作記録」コーナーに追加することができた。 しばらくこのコーナーに手を加えていなかたので、４年ぐらい前の自作電鍵に大きく「ＮＥＷ」の文字がいくつも並んでいる。これを機にそれも修正！　。 ２０２３年、ＧＭＯ流簡単バグ・キーの工作過のページへは、以下からどうぞ。↓↓↓ ＊ ■　２０２３年自作バグの詳細紹介を見る

工作室に戻る

　 ＊＊＊＊

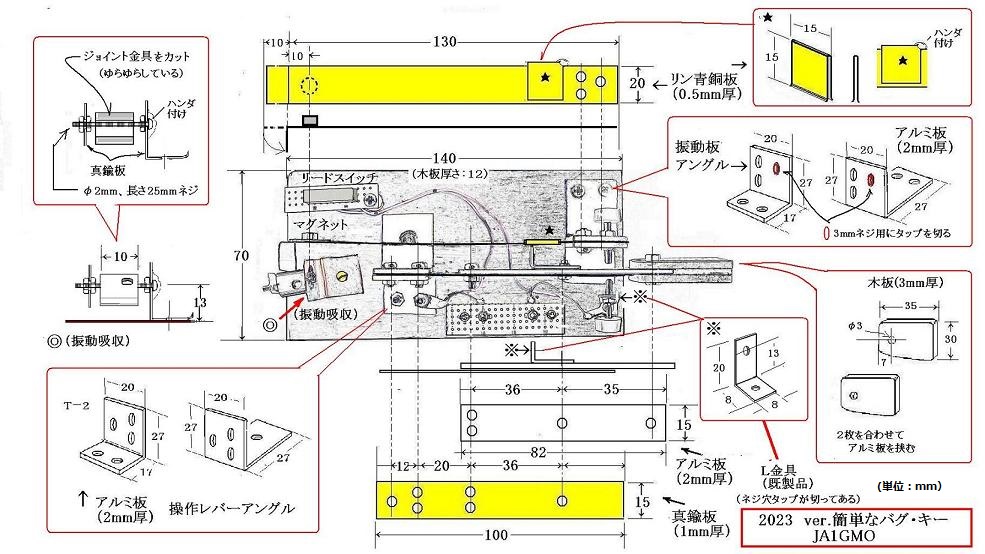

２０２３年２月７日（火）＝２３年Ｖｅｒ．簡単バグキーの組み立て説明図その１ （のつもり）＝
	以前に作ったバグ・キーの構造をそのままに短点の接点をリード・スイッチにした簡単なものながら、それを再現するための説明図を描くのに難航中。ようやくここまできたのだけれど、１枚の図では説明しきれず、さらに写真や図を使って「Ｐａｉｎｔ」で作成中です。 最近某筋から、世には図面作成ソフトやＣＡＤがあるのになぜＰａｉｎｔで手書きをするのか、その意味を問われましたが・・・。その手のソフトとは無縁の（苦手、使えない）工作室室長なのです。 ＊＊＊ ■　この２０２３年自作バグＶｅｒ．１の動きをユーチューブで見てみる このページに戻るにはブラウザの戻る（←）ボタンを押してください。

工作室に戻る

　

２０２３年２月２（木）＝酉年のバグキーを元にして作ったのがこの２３年Ｖｅｒ．簡単バグキーだったのだが・・・。 ＝
	今、新しいこの自作バグの組み立て説明図を制作中なのだが、短点接点をリードリレーにすることで、簡単にできるようになると考えていたのに、アルミ板などの金属を切ったり曲げたり、細かい部分に凝ってしまい簡単でもなくなっていることに気が付いた。 簡単にできることを目的にするなら、既存の金具などを利用して作るべきだった。 。 このあと、 動画に撮ってユーチューブにアップを試みます。

工作室に戻る

　

２０２３年２月２（木）＝今年の第１号自作電鍵の元になったのは・・・。 ＝
	「リード・リレーとマグネットを使った２３年版１号バグキー」の元になったのは、この７年前の自作バグキー。 機械接点だったのだが、試しにリードリレー（リードスイッチ）接点を追加してみたら、これだけで簡単なバグキーになることに気づいた。。 機械接点のねじを回していくとい速度調整になる。 このあと、 動画に撮ってユーチューブにアップを試みます。 ■　２０２３年自作バグＶｅｒ．１の元になった改造酉年バグ・キーの動画をユーチューブで見てみる このページに戻るにはブラウザの戻る（←）ボタンを押してください。

工作室に戻る

　

２０２３年１月２８（土）＝令和５年１号バグ・キーの説明図を作る ＝
	先日、交信時に自作バグキーの質問を受け、簡単にできるバグキーを再び作ることを思い立つ。 できたのが１月２４日の日誌で示した「連続短点の接点にリード・リレーとマグネットを使った２３年版１号バグキー」。 今は、組み立て途中の写真に寸法図を加えながら説明図を作ろうとしている。

工作室に戻る

　

２０２３年１月２８（土）＝　郵送されてきた"大事なお知らせ"の内容は? ＝
	ポストに入っていた「大事なお知らせ」を開くと、 「重要」の文字を肩に、 アマチュア無線は仕事に使えません！ の文字が躍っている。 このあたりまえのことを、こうした郵便はがきを制作し、全国のアマチュア無線局あてに郵送して”お知らせ”しているのか。 知床の遊覧船事故の報道でも取り上げられていたことが日常化している証なのだろう。 電波法施行規則第３条１５に「アマチュア業務」は、 金銭上の利益のためでなく、もっぱら個人的な無線技術の興味によって行う自己訓練、通信及び技術的研究の業務をいう。 と、されている。遠い昔、中学生だった自分が アマチュア無線の国家試験を受けるとき もっとも大切にして守るべき事として 真っ先に学び覚えた法律上の規則だった。

工作室に戻る

　

２０２３年１月２８（土）＝　"大事なお知らせ" が届く＝
	ポストに、大事なお知らせがあります。という郵便はがきが届いていた。 「あなたに知ってほしいマチュア無線のルール」。発送もとは総務省総合通信基盤局云々とある。 見出しは「アマチュア無線をご利用の皆さまへ」 ？アマチュア無線は「利用」するもなのか？ 少年時代からラジオや無線への好奇心と興味から入りこんだこの世界、私には 「利用する」 という文言には、なんだか違和感がある。 さて、その「お知らせ」とは・・・・・。

工作室に戻る

　

２０２３年１月２４（火）＝　令和５年１月のバグキー、ひとまず完成　＝＝

自作の電鍵はいろんな形を考えながら作るところが面白い。バグキーなどでは、振動板を曲げたり伸ばしたり、はんだごてで金属を張り付けたり手をくわえながら、どうもゴテゴテしたものになってしまう。 　これは、そうした試行錯誤の結果できたバグキーを手本にして部材を作り、組み立てたもの・・・、なのだが、同じ寸法、素材の部材を板にのせても、きちんと働くようにするには、”微妙な調整”（アングルの角度、振動板の曲がりその他）が必要なのだった。 短点連続部をリードリレーとマグネットにしたことで構造は、より簡素になったのだが。ともかく普通に使えそう。 速度調整もりんせい銅の振動板上に銜えた小さなミノムシクリップをスライドさせることで”無段階変速”ができる。 横振れキーを作ったとき、いつも思うのはノブを左右に勢いよく振っても動いてしまわない重たい土台なのだが、、、。このままではねじで机に固定するか、片手で常に基台を抑えながらの操作になる。残念ながらその部分はホームセンターで鉄板を入手するしかないかも。

工作室に戻る

　

２０２３年１月２２日（日）＝　令和５年１月のバグキーは簡単な構造で　＝＝
	基台はかまぼこ板で適当な大きさがなかったのでありあわせの板を使用。構造はかつて酉年（２０１７年）正月に自作した簡単構造をさらに簡単にするために短点の接点を機械式からリードリレーとマグネットに。 部材の位置関係や角度を調整しながら仮組み立て。クリップコードで仮結線して発振器につなぐと普通のバグキーとして使えそうなことが確認できた。 いったん部材をはずし、基台を塗装して再組立てを予定。

工作室に戻る

　

２０２３年１月２１日（土）＝　今年最初のキー自作開始。簡単にできるバグ・キー　＝＝
	バグ・キー製作の質問を受けたのを機に、簡単な構造のバグ・キーを作ってみることにして取り組み開始。構造は簡単なのだけれど、自作へのこだわりで、部材はなるべく自分で加工して作ることにしている。 ２ミリ厚のアルミ板からＬ型アングルや槓桿部を作ることから開始。

工作室に戻る

　

２０２３年１月１６日（月）＝　ユー・チューブに動画をアップしたいのだが・・・。文字のせはアナログ手法で？？？　＝＝
	数年前にいくつかの自作電鍵の動画をＹｏｕｔｕｂｅにアップしたことがあったのだが、その後やっていなかったら、やり方を忘れてしまっていた。 当時のノートをふりかえり参照しながら試みたのだが、今ではなんだかやりかた変わっているのか？　失敗。そこで、ブック・オフで見つけた「Ｙｏｕｔｕｂｅ入門」をたよりに、なんとか全自動バグの動画は過去につくった自分のチャンネルにアップできた。 とは、言っても内容はひたすらピー・ピーいう信号音とキー操作をする場面だけ。 今年の干支の「ウサギのもちつＫＥＹ」の動画にはなにがしかの文字情報を加えたいのだが、・・・。結局、本格的アナログ手法を試み、それをアップしてみた。 その結果は、、、以下のごとく↓ ■　しょうなんラジオ工作室の今年の干支にちなむ「うさぎのもちつＫＥＹ」のアナログ手法動画を見てみる このページに戻るにはブラウザの戻る（←）ボタンを押してください。

工作室に戻る

　

２０２３年１月１１日（水）＝　ユー・チューブ再研究。既存の動画を試験的にアップしてみる　＝＝
	Ｙｏｕｔｕｂｅの動画で情報を発信、受信することがあたりまえになっているが、いまだに古典的手入力ＨＴＭＬでページ作りしているしょうなんラジオ工作室ホームページは、そうもいかず少しづつ動画による発信もできるようにしていきたい。 手にした入門書を見ながらしばらく前に録画した自作全自動バグキーの動画をかつて作ったしょうなんラジオ工作室自作電鍵のページに追加、アップしてみた。 ■　しょうなんラジオ工作室の自作フルオート・バグ・キーの動画見本を見てみる このページに戻るにはブラウザの戻る（←）ボタンを押してください。

工作室に戻る

　

２０２３年１月１１日（水）＝　ユー・チューブ再研究。ブックオフで入門書をＧｅｔ・・・　＝＝
	今年もコロナ禍はいつまで続きくのかわからない。地域のおなじみ局どおしのミーティング（飲み会）も絶えてひさしい。 顔を合わせながら持参した互いの工作物を見せ合いながら自慢したり批判したり楽しかったのだが、、。無縁交信で自作セットをあれこれ説明しても、やはり百聞は一見にしかず。 それがかなわぬ今、せめてユーチューブの動画を見ていただきながら説明でも、ということになる。 かつては自作電鍵の動きを見ていただくために動画をアップしていたこともあったのだが、しばらくやっていなかったら、やり方を忘れてしまった。 ・・・・と、いうことで、近所の〇〇オフの店で古本としてＧｅｔした入門書による再入門となった。以前のマイページを探し出して、追加を試みる。

工作室に戻る

　

２０２３年１月５日（木）＝　恒例のニュー・イヤー・パーティー。無線であたらしい年のご挨拶・・・　＝＝

元旦は、例年恒例の「初日の出の撮影」を逃してしまった。大晦日に夜更かしし、ぐっすり眠って目覚めたときはすでに日は高く昇っていた。窓からまぶしい太陽を拝む。 ２日からはこれも恒例のアマチュア無線による新年のごあいさつ交信、「ニュー・イヤー・パーティー」。 今年は、出力５Ｗ（バッテリ）〜１０Ｗ（外部電源）のＩＣ−７０５を使った７メガ電信で参加してみる。普段は５〜１０Ｗ出力で国内通信はできていたので、、、、。しかし、たくさん聞こえている局を繰り返し呼ぶのだが、まったく通信できない。他の局との通信がどんどん進んでいくのを聞くばかり。 やはり、混んでいるときはＭＡＸ１０Ｗでは太刀打ちできないのか。 左側の画面は、パソコンによるネット上の電信交信ができる「ＤｉｔＤａｈ　チャット」------こちらなら電力や、電波伝播のコンディションに関係なく交信ができる。 無線のほうでは、結局従来の自作機や２００Ｗ機で２０数局との交信を終えた。

工作室に戻る

　

２０２２年１２月３１日（土）＝　もう一つ、ＦＭワイヤレスマイクを作る。その結果は・・・　＝＝
	先日、ひさしぶりに秋葉原のショップ巡りしたとき、いつも対話していた店主に話しかけても応えがない、どうしたのかと思ったら、片耳が聞きづらくなっていて補聴器や耳かけ式の集音器を使っているとのことだった。普段は付けていないのだが集音器のほうをつけていただいて、対話することができた。 　先日作ったテレビ音声用ワイヤレスマイクの効果を実感していたので、自分も対話用の集音器を作ってみようと考えて取り組んだのがこれ。 正月早々、都内でかつての仕事仲間と会う予定もあるし、、。 聴くのは例のライター型ＦＭ／ＡＭラジオを使ったイヤホン。アンテナとなるコードで首に下げて使ってみた結果は・・・。確かに大きな音で聞こえるのだが、案の定周りの音もバッチりひろってしまい。マイクゲインを絞らなければならない。 ゲインだけ上げるだけではだめで、やはり簡単にはできない、さらに研究が必要。どうやら失敗、残念。

工作室に戻る

　

２０２２年１２月３１日（土）＝　もう一つ、ＦＭワイヤレスマイクを作る。その目的は・・・　＝＝
	つい先日、テレビの音声を明瞭に聴くためにＦＭワイヤレスマイクを作ったら、とても調子よく聴けるようになったのに味をしめて、今度は通常会話の時にひと様の話声がはっきり聞こえるようになるかもしれないと新たに首掛け式ワイヤレスマイクを作ってみることにした。 　 何１０年も前に作った電話器型ワイヤレスマイクの基板と、新たに入手したマイクアンプ基板を組み合わせてみた。

工作室に戻る

　

２０２２年１２月３０日（金）＝　ウオーキングしながら見上げる−−夕暮れ空に渦巻き　＝＝
	この一年、毎日夕方、約４キロメートルのウオーキングを続けてきた。季節により時刻が変わるが、冬の今は、日没４時半直前の数分がマジックアワー。雲の周囲が一時、輝き、刻々様相が変化していく。 今日はいつもの西の空に渦巻状の雲。

工作室に戻る

　

２０２２年１２月１３日（火）＝　うさぎの「もちつＫＥＹ」　の舞台裏　＝＝
	うさぎのもちつＫＥＹの舞台裏。操作ノブはおもちに見立てたスポンジを乗せたタクトスイッチ。 リレーを使ってウサギを動かすソレノイドの電源をＯＮ／ＯＦＦ、リレーの別の接点は無線機のキー回路につなぐ。

工作室に戻る

　

２０２２年１２月１３日（火）＝　うさぎの「もちつＫＥＹ」　組み立て配線完了　送信機につないでみる＝＝
	メッセージキーヤーの修理に取り組んでいるあいだ、休んでいた「うさぎのもちつＫＥＹ」の製作を再開。おちついたのがこの形。 トランシーバＩＣ−７０５につないで、ＣＷ交信に使ってみたところ。電鍵操作にあわせてぴょこぴょこはねながらお餅をつきます。電鍵部分は以前に作ってあった小型縦の流用です。 　ＭＫー１０２４メッセージキーヤーの修理は無事終わりながら, 解決にいたるまでいろいろな出来事があったのでそれについてもこの後記していきたいと思います。

工作室に戻る

　

２０２２年１２月２日（金）＝３台めの「ＭＫ−１０２４」メッセージキーヤーの修復を開始することになった＝＝
	仮製作のウサギキーしあげを考えているところに、カツミのメッセージキーヤー「ＭＫ−１０２４」の修理の問い合わせが入ってきた。使用中に突然異常動作をするとのこと。ＣＷ運用中に符号がおかしくなってしまうと確かに戸惑うことになる 「ＭＫ−１０２４」はこれまで修理したことが２回あるので、思い切って引き受けてしまった。ただし、例によって、「いじり壊してしまってもお咎めなし！？？」という条件つきで・・・・hi。 本日夕方、その１台が到着。 とりかかったウサギＫＥＹは、ひとまず置いておき、さっそく動作確認開始。なかなか複雑な動きをしている。

工作室に戻る

　

２０２２年１１月３０日（水）＝うさぎのもちつＫＥＹ。仮の板の上で動作確認＝＝
	干支にちなむ面白電鍵。基本案をもとに仮の板の上で動きを確認する。ＫＥＹの部分は、どうするか ？考え中。とりあえずタクトスイッチにスポンジで作ったお供え餅を置いて叩いてみる。 　ときにコミカルな動きをみせるので自分で笑ってしまうが、まずは自己満足の世界。

工作室に戻る

　

２０２２年１１月２９日（火）＝　２０２３年の干支にあわせたウサギＫＥＹの研究開始　「うさぎのもちつＫＥＹ」　＝＝
	干支にちなむ形の面白電鍵の製作を思い立ったのは２０１６年末、、その翌年の干支「酉」に関係する「きつつｋｅｙ」からだった。その後毎年、戌、亥、子、丑、寅と作ってきた。それぞれ雑誌記事で紹介したりしてきたのだけれど、どうもアイデアが枯渇してきた。 機械的なキー操作で干支の動物が躍るものにしたいのだが・・・。今回ははなからそれはあきらめてソレノイドを使うことにしている。それでも、考えて創作する「ものつくりの楽しさ」の追求なのだと自分に言い聞かせて取り組み開始。。 　目指すのは電鍵操作にあわせてウサギが餅つきをする・・・・・・・ 「うさぎの餅つＫＥＹ」

工作室に戻る

　

２０２２年１１月２４日（木）＝　私流・・東京・秋葉原の歩き方・・・記憶の中のラジオ街を探しながら　＝＝

ひさしぶりに東京・秋葉原電気街巡り。某技術誌の特集に付随する記事のためだが、 ５年前、２０１７年にも同じテーマ(私流！　東京・秋葉原の歩き方） で取材執筆しており、今回はそれの現代版。 前回の時も、秋葉原は大きく変化しつつあったが、５年の間にその変化はさらに加速している。 ＮＥＣ「Ｂｉｔ　ｉｎｎ」があった旧「秋葉原ラジオ会館」は５年前の取材時点で、とうに新ビルとなって内部は、電気街とは異質の世界となっていた。今の壁面にも現れているが、ここを訪れる人にとっては、それが秋葉原なのだろう。 その中の５階の「若松通商」は唯一の電子部品店だ。 旧ビル時代から店舗があったが、今ではビル全体の中でこちらのほうが異質な存在になってしまっている。聞けば、かつてのお客さんからも、『怖くて入ってこれない』、と言われているとか。 私は入手しづらい各種のトランジスタなどここから通信販売で購入したしているのだが。嘗ての秋葉原の部品店、確かにここにある。 ラジオセンター、ラジオデパートも５年前とは様変わりしているなかで変わらず営業をつづけている各店がこれからも続いていくことを願っているのだが。 ラジオ・ガアデンに続き、ニュー秋葉原センターも消滅していた。・・ああ、秋葉原

工作室に戻る

　

２０２２年１１月１６日（水）＝　ワイヤレスマイク基板を使ってできあがったのは・・・テレビ音声拡大器。　手もとのイヤホンで明瞭な音で聞くことができるようになった・・・＝＝
	テレビの音声が聞き難くなっている。ボリウムを上げると「うるさい」と言われる。そこで作ったテレビ音声拡大装置＝ワイヤレスイヤホンを製作。新聞、テレビの広告でもこの手のものや耳に付ける集音器をよく見るようになっているが。これでボリウムを下げたテレビの音声も離れた所でも明瞭に聞こえるようになった。

工作室に戻る

　

２０２２年１１月１５日＝　プリント基板のパターンから回路図を描く・・・不良のスライドスイッチを置きかえるために・・・＝＝
	基板のプリントパターンを描き、それを回路図に。内容が見えたところでこれから作る”テレビ音声拡大装置＝ワイヤレスイヤホンの製作に着手。 。

工作室に戻る

　

２０２２年１１月１４日＝　小さなプリント基板のパターンを解析？・・・動作しなくなったワイヤレスマイクを復活して使う・・・＝＝
	１０年ぐらい前に秋葉原で購入したワイヤレスヘッドホンの発振部のスライドスイッチがガタガタになって使えなくなっていた。それを利用してあるものを作ろうとしている。回路を確認したいのだが、そのためにプリントパターンを解析した。

工作室に戻る

　

２０２２年１１月８日＝　地上４５０ｍ、スカイツリー展望回廊で見下ろした影、日が暮れてツリー下で見上げた皆既月食・・・＝＝

新潟県上越市から戻ったのは１１月１日。日誌も日常業務の中で後付けの状態なのだが、、、。１１月８日は、かつての仕事友達と約束の、「のんびり都内散策」。 　錦糸町で一つ洋画観賞（南の島の物語なのだがあまり印象に残らなかった）。 天気がよいので、すぐ近くに見えるスカイツリーまで歩くことに。だが近くに見えるもののなかなか近づかない。一汗かいて漸く到着。 一気に展望台へ地上４５０メートルの展望回廊。遙か遠方景色とともに足許には日時計のような影を見る。 地上　３４０メートルの展望デッキでは、地面が透けて見えるガラス張り（グラス・フロア）のガラスに乗って友達とともに記念撮影。 日が暮れて地上に降りると、この日は皆既月食でまさにその時刻。たくさんの人が空を見上げている。カメラをベンチの背にのせて固定して撮影。多少ぼやけているが、皆既状態の赤い月が撮れた。「うさぎのもちつき」もうっすらと。 帰宅の京成電車の中ではスマホのＣＷチャット。地元のお馴染みさんとモールス通信。のんびり遊ぶ楽しい一日だった。

工作室に戻る

　

２０２２年１０月２６〜２９日＝新潟県上越市・・・高田城趾公園のベンチでＣＱＣＱ・・・スマホでＣＷチャット＝＝
	コロナ以前には頻繁に訪れていた高田。その頃は移動運用のために無線機やグラスファイバーの伸縮ポール、ＨＦのワイヤアンテナ、ＶＵ用のホイップなどクルマに積んで来ていたのだけれども、そんな移動無線は出来なくなった。 しかし、今年はインターネットのＣＷチャットサイト 、「ｄｉｔｄａｈ　ｃｈａｔ」による移動モールス通信を試みた。トランシーバの代わりにスマホの画面を指で叩いてモールス通信。ひごろ馴染みのローカル各局も含めて４日間に１０数局だっけれど。快適な移動運用の雰囲気を味わうことができた。残念ながら地元、上越市のハムとの交信はできず。同時に持って行ったＶ・Ｕのポケットハンディトランシーバもずっと静かなままだった。

工作室に戻る

　

２０２２年１０月２５日（火）＝新潟県高田へ向かう途中、紅葉の高原で妙高山を見る＝＝
	１年ぶりに上信越道を走り上越市高田に向かう。クルマの前後に四つ葉のマークを張り付けて。目的地近くになって高速道を妙高高原でおりてイモリ池に立ち寄る。 まぢかに見上げる妙高山。周辺の高原の木々、色づきはじめていました。

工作室に戻る

　

２０２２年１０月２３日（日）＝ＩＣ−７０５に自作のアンテナ・カップラーをつなぐ　＝＝
	ポリバリコンと小型の金属バリコン、エアダックス・コイルの「カップラ」。 バンドごとのツマミ調整位置をペンで書いたパネルは厚紙。各バンド切替はコイルに付けたタップを小型のクリップでつなぎ替える簡易型ながら、なかなか使える。 ＲＦ出力はバッテリ運用で５Ｗ、外部の１３．８Ｖ電源で１０Ｗだが、ともに１００％〜０％まで変化させることができる。 今のところほとんど７ＭＨｚバンドのＣＷ運用が中心ながら受信感度もフィルタのきれもよく快適な交信が楽しめる。 、

工作室に戻る

　

２０２２年１０月２３日（日）＝＝小さいアンテナ・カップラーを作る　＝＝
	移動局免許に使う目的で小さなトランシーバ、「ＩＣ−７０５」を入手した。本体にはアンテナチューナは内蔵されていない。エアダックスコイルにタップをつけた簡単なアンテナ・カップラを製作。ＨＦアンテナ７３０Ｖ１につなぎ、アナライザで見ると、７、１４、２１、２８メガ各バンドともＳＷＲ値、インピーダンス値もうまく調整がとれているようだ。 、

工作室に戻る

　

２０２２年１０月１７日（月）＝＝自作全自動バグキーの動作改良。これで最終になるか・・・　＝＝
	長点、短点の振動磁石の弾みを吸収する対策や操作レバーが勝手にプルプル動かなような対策を講じた結果がこれ。 なんだかやっつけ仕事になったけれど。これで手を打つことに。レバーの操作と実際の符号発生に僅かなタイムラグがあるようなので、既存のトーン発振器とリレーを組みあわせた「ネバリ防止器」からの音を聴きながら使えば、実際の無線交信やネットのＣＷチャットでもとまどうこと無く使える。 、

工作室に戻る

　

２０２２年１０月１２日（水）＝＝自作全自動バグキー、なかなか満足いかずに・・・・長点振動板を作り替えてみた・・・　＝＝

今年正月に作った全自動バグキーは、改造と調整を繰り替えしながら、少し調子が出た？　と思ってもいまだにその状態を維持できていない。 短点の連続は普通のバグキーなみだけれど、問題はやはり長点で、１ストロークあたり、「一定の長さで最低でも５連続以上」継続させるという基本部分に難がある。 やや力を込めて高速で打鍵すれば長点の連続も、１対３の短点対長点の比率もなんとかクリアできるけれど、やっぱり１対３よりも長点は気持長めの「３．５」か「４」ほうが良いような気がする。 そのためにゼムクリップや銅板の切れ端など継ぎ足し改造？してきた長点用振動板だがやや「フニャフニャ」の感があった。 新たにりんせい銅の振動レバーの一部分に真鍮板をかぶせて硬性を高めた振動板に作り替えてみた。 結果は改善が見られた。ＩＣレコーダで録音した自分の操作を聴く限りでは、遅めに打っても自然な感じで聞き取れるような気がする。だが短点、長点とも時々弾んでしまい、符号にゴミがつくことがあるので引き続き細かい部分に手を加えていかなければならないようだ。１年越しの製作は続く。 。

工作室に戻る

　

２０２２年１０月９日（日）＝＝使いやすいＫＥＹに出会った　＝＝
	某ＯＭが生前使われていた電鍵類と音響器。かなり前から手もとにはあったのだけれど、昨日新しい無線機使う時に久しぶりにその一つをつないでみたら、なんだかとても手に馴染み打ちやすい。 かなり古いキーのようだけれど、頑丈そうで接点も大きめに見える。自作のキーをいろいろ使ってはいるけれど、やはりホンモノにはかなわない。 昨晩、ローカルのＣＷ　ＯＡＭでＪＬ１ＥＤＢ局に古いキーを使っていることを伝えたものの、その形状など詳細は残念ながら電信で表現できなかった。 「百聞は一見に如かず」だねと意見が一致したところ でこの写真をアップすることに。いつごろ、どこで使われていたものなのか ？

工作室に戻る

　

２０２２年９月１９日（月）＝＝　単なる板の加工だけれど、あり合わせ部材でものづくりを楽しむ　＝＝
	これは、下のワイヤレスＣＷ練習機のシャーシ本体を作る時の、「ものづくりで遊ぶ」一風景。今回、土台となる寸法の木板が無く、てもとにある細長い板を切断、張り合わせて作っている。 アルミのパネル、アクリルの側板の加工作業、それほどの必要もないのにわざわざ寸法図や立体図を描いてからやるのもお楽しみの一つ。

工作室に戻る

　

２０２２年９月１９日（月）＝＝　ワイヤレスＣＷ練習機　＆　ラジオの組み合わせ・・・　電磁誘導式で　＝＝

２段に重ねた上の箱は、ひと月ほど前の８月１５日の日誌に＝＝『試作から実体製作へ』＝＝と記してメータのスケールの改造やバラック形状の試作状態を示していた工作物の完成後の形。 中味は「トーン発振器付き中波ワイヤレスマイク」。発振コイルにバーアンテナコイルを使い、傍に置いた中波ラジオに電磁誘導で信号を送るようにして外部にほとんど電波は輻射せず外付けアンテナ無して到達距離は４０センチぐらい。 このワイヤレスマイクは、今月のＣＱハムラジオ誌（２０２２年１０月号） に工夫と工作で楽しむ「 ものづくり」として掲載されている。あり合わせの部材を利用して作る事自体を楽しむことがテーマ。 パネル体裁は６０数年前、初めて自作した７メガ送信機の体裁にあわたもの。「ＯＵＴＰＵＴ」目盛りのメータはキーイングに従ってピクピク振れて実際に送信している気分にさせてくれる。手前のジャックにはＩＣレコーダなどの音声信号を入れるとワイヤレスマイクにもなる。 下は、２０２０年１０月に製作した３端子のラジオＩＣ「ミツミＦ５０１Ｔ」を使った中波ラジオ。二つのセットの体裁・寸法は共に「しょうなんラジオ工作室規格」に統一。２０２０年１１月号のＣＱ誌に大・中・小３種のラジオ製作として掲載になったものの”中”。ピー、ピーというＣＷ信号を受信してくれている。

工作室に戻る

　

２０２２年８月３１日（水）＝＝　ＳＷＲ＆ＰＯＷＥＲ　ＭＥＴＥＲのメンテナンス。　いままでのＳＷＲ計と付け替えてみる。ＳＷＲ調整と表示はＯＫ。ＰＯＷＥＲ表示は・・・　＝＝

ＣＷ／ＡＭ無線機のアンテナカップラはＴＯＫＹＯ ＨＹ−ＰＯＷＥＲの　ＨＣ−２５０。それにＭａｌｄｏｌ　　 のＨＳ−２５０をつないでいる。それをメンテナンス終えたちょっと小振りのＡＳＡＨＩ　ＭＥ−�UＢに付け替えてみる。キャリアを出してＳＷＲ調整ＶＲ回転に応じてスムースに針は上下。ＳＷＲ調整はＯＫ。 ＰＯＷＥＲ測定は、周波数によってＶＲの目盛りを合わせる必要がある。添付資料により７メガの１００Ｗ設定の”６２”目盛りにあわせるが、それによれは出力が６０Ｗになっている。 でも、送信機の入力自体が５０Ｗなのだ（５００Ｖ×１００ｍＡ）。普段使用しているＳＷＲ＆パワー計（Ｍａｌｄｏｌ）では出力３０Ｗ〜４０Ｗ位であり、それが妥当なところなのだ。センサ部をばらし、ハンダ付けしなおしたりし、ＶＲ自体も取り替えているので（一応Ｂ型だが）、ＶＲのセット位置も変わったのだろうということで、これは改めてダミーロードを付けて校正をすることにした。とりあえず、１００Ｗ時のＰＯＷＲ表示のＶＲ目盛りは”６２”を”５１”とすることにした。 これでＳＷＲ計の予備ができたことになる。よかった。

工作室に戻る

　

２０２２年８月３１日（水）＝＝　ＳＷＲ＆ＰＯＷＥＲ　ＭＥＴＥＲのメンテナンス。　ガリガリＶＲを交換するには、まずバラバラに＝＝
	�@：ＶＲを外して交換するには両端の同軸コネクタでケースにガッチリ固定されているセンサー部を外さなければならない。そのためにセンサー部自体を分解。まず片側のコネクタをハンダを溶かして外し、Ｒ、ダイオード も外す。 �A：ＶＲ後部のスペースが空いて、取り外すことができる。 �B：二つの５０ＫオームＶＲ。大きいのがこれまでのもの。手前の小さいのを新たに付ける。 �C：新しいＶＲを取り付けたところ。 �D：センサー部を元通りに戻してハンダ付け、その他の配線も元通りに。予め描いておいた実体図を見ながら。手前はいままでのＶＲ。テスタであたるとやはりガリガリだった。

工作室に戻る

　

２０２２年８月３１日（水）＝＝　ＳＷＲ＆ＰＯＷＥＲ　ＭＥＴＥＲのメンテナンス。　ＡＳＡＨＩ ＡＮＴＥＮＮＡ　ＭＥ−�UＢ　を使ってみる。作業着手前に内部実体図を描く。 ＝＝
	小学生の並三ラジオ作り時代からずっとラジオ作りの兄貴であり先輩であるＪＡ１ＫＵＦ局からはこれまで無線器機を始めたくさんの部品を頂いてきた。これは”機材一切合切最終処分の部材”として頂いたものの中にあったＳＷＲ＆ＰＯＷＥＲ　ＭＥＴＥＲ。そのときちょっと使ってみたのだが、メータがうまく振れずそのままになっていた。 　それを今、カバーを外して内部を見るとセンサー部はピカピカきれいなままだ。問題は二つのメータの間にある２連可変抵抗で、回転時に接触不良を起こしている。すきまから表面のプリント文字を覗いてみるとどうやら５０Ｋオーム×２らしい。手持ち部材を探るとサイズは異なるものの同じ５０Ｋ（Ｂ型）の２連がある。そこで修復を試みることにした。 バラバラにしても再組み立て時に分かるように、まず実体図を描いてから作業に取り組む。

工作室に戻る

　

２０２２年８月２９日（月）＝＝並３ラジオで中波ＢＣＬ。国内中波放送局キャッチに取り組む＝放送局周波数データは資料編を見ながら・・・。＝＝＝

令和版新ＢＣＬマニュアル。初版は１９７０年後半のＢＣＬブームのさなか。その後何度も版を重ねながら、刷新されてきた。あのＢＣＬブーム黎明期にラジオの製作編集者であったところから、この令和版のなかに、思いでを執筆し、山田耕嗣さんの「ラジオを聴くことを楽しむ」ところにＢＣＬの本質を見たと記した。 ところが、この並三では、ダイヤルツマミを握りしめ必死に国内の各局を探る姿勢となっている。電離層を頭に浮かべ中波の夜間伝播を思い描くとともに、この並三の受信性能も確かめている。 資料編の「国内中波ラジオ放送局　周波数リスト」を参照しながらダイヤルを回し、地方ラジオ民法局のコマーシャルに地元のラーメン屋さんの宣伝や、地元のイベント、地域ごとの交通取り締まり情報などが聞こえて来ると、その土地ごとの生活を感じている。 各地ごとのＮＨＫの第一、第二は同じ周波数がずらっと並んでいるところでは、放送がエコーを出して聞こえ来るのにも、電波の伝播状況が目に見えてくるようで面白い。

工作室に戻る

　

２０２２年８月２９日（月）＝＝並３ラジオで中波ＢＣＬ。国内中波放送局キャッチに取り組む＝アンテナＡＴＴは、このように・・・。＝＝＝
	アンテナに直列に１０キロオームの可変抵抗を入れるだけだけれど、扱いやすいような小さな箱を探したが見つからないので透明アクリル板の切れ端でこんな形にした。 途中で軍端子の色は黒から赤に変えた。アクリルの曲げ加工は、こんな小さいものはハンダごてで曲げ部分が少し軟らかくなるまで熱し、指で動かしてフラフラ動く状態になったら折り曲げ部分を机などの直角の部分にあてがって曲げる。熱を加えた側が外側になるようにして。

工作室に戻る

　

２０２２年８月２９日（月）＝＝並３ラジオで中波ＢＣＬ。国内中波放送局キャッチに取り組む＝アンテナＡＴＴを作って・・・。＝＝＝
	並三ラジオに小型ループアンテナを付ければ地元放送を聴くには充分だったけれど、７メガのダイポールをつなぐとけたたましく鳴っていた。このぶんなら夜間は国内各地の放送も聞こえるのはではないか？　　と、実行してみる。 日没頃から札幌のＳＴＶラジオがノイズと共に聞こえてきたが、再生調整中にピュー音がけたたましい。試しに手前の丸い抵抗切替器をアンテナに直列に入れてカチカチ回すと、適度のボリウムが利き、都合がよい。 そこで、並三専用の可変ＡＴＴを１０ＫΩ可変抵抗で作製してみた。

工作室に戻る

　

２０２２年８月２５日（木）＝＝ＳＴ管並３ラジオのキャビネット体裁研究（４−４）結局この形におちつき、ダイヤルライトと真空管の灯りほのぼの。＝＝＝

「６Ｃ６−６ＺＰ１−１２Ｆ」の３球再生検波ラジオ。これを並３（ナミサン）と呼んでいた。小学５年、１１才の時、初めて作った真空管式ラジオが並３だった。シャーシは左側にスピーカのための斜めカットがあるこれとほぼ同じ形。スピーカはパイオニアの６．５インチダイナミック型だった。 いまでもラジオはＴＲ、ＩＣ、真空管などいろいろ作るけれど、昔のままの真空管の並３は全く作ったことがなかった。３年前のハムフェアでＳＴ管の６Ｄ６、６ＺＰ１を買った時、本来は６Ｃ６だけれど６Ｄ６でいつか作ってみようと考えつつそのままになっていた。 先日、ＪＡ１ＬＮＱ局からシールドケースと６Ｃ６＋Ｇキャップをいただいたことが製作の引き金になった。そういえば、てもとにあった１２Ｆも７Ｌ３ＫＪＴ局からいただいたものだったのだ。 ひさしぶりに、真空管のほのぼのとした光を見ながらラジオ番組をゆっくりと聴いている・・・・。シャーシのダイヤル機構を変えて、横型の新しいキャビネットを作るという課題が残っているけれど。

工作室に戻る

　

２０２２年８月２５日（木）＝＝ＳＴ管並３ラジオのキャビネット体裁研究（４−３）既存の手作り縦型キャビネットに入れてみる＝＝＝
	もともと、縦型ＢＯＸを前提にしたダイヤル機構のシャーシを流用しているので、それを横型のＢＯＸに入れようとするとある程度の縦の寸法が必要になる。 そして、バランスよい縦横比を前提にすると、横幅がグンと伸びて、中味の並３と不釣り合いに大きな箱になってしまう。 ダイヤル機構から作り直す必要が出てくる。そこで、それは今後の課題（お楽しみ？）として、とりあえず雰囲気ある箱とするならば、箱もまた流用ということになるのか？　 結局、しょうなんラジオ工作室のホームページの各所に出てくる「レトラジ」タイプのこの箱に入れることに。これは、キットを企画したとき、自分で板を加工した手作りキャビネットで「原始レトラジ」と自称しているもの。

工作室に戻る

　

２０２２年８月２５日（木）＝＝ＳＴ管並３ラジオのキャビネット体裁研究（４−２）木製キャビネットを想定してまず紙で体裁を考える＝＝＝
	なにしろ並３なのだ。古典的なラジオなのだ。ということになれば外観もそれなりに古めかしいイメージも良いもの。研究室室長がかつて、「レトロなラジオ＝＞レトラジ（ＲｅｔＲａｄｉ）をキットとして企画製造した時のキャビネットが縦型のそれだった。 あれと別の体裁の木製となれば、横型？か。　しかし、かつて レトラジを企画した時にも縦型、横型の２とおりの試作をしたのだが、縦のほうが見栄えがよくてそうなった経緯もある。 ここは、いま一度、横型で考えてみるか？　と、いうことで、あれこれ紙上で考えながらアクリルケースの周りを紙で覆って試みた横型キャビネット。左右の角は丸みをつけている。しかしもともと、シャーシ、ダイヤル機構が縦型ＢＯＸ前提になっているので、バランスが良くない。

工作室に戻る

　

２０２２年８月２５日（木）＝＝ＳＴ管並３ラジオのキャビネット体裁研究（４−１）透明ＢＯＸ＝＝＝
	並３のキャビネットをどうするか？　自分にとって、本来この体のラジオはシャーシ剥き出し、真空管とその光、を眺めながら鳴らして楽しむもの。レベルの差はあるけれど管球式アンプでも同じような傾向が。 でも、一応は外観（体裁）も考えて作るのも楽しみの一つ。ということで、ラジオ本体を眺めながら聴くことのできるキャビネットとして、このアクリルＢＯＸにおさめてみたところ。 もっとも、これは新たに作ったのではなく、ずっと以前に同じシャーシの高１ラジオを作った時のもの。試しに入れてみた。 アクリルは厚さ２ミリで、きゃしゃな感じがする。これなら剥き出しでもいいかもしれない・・・。

工作室に戻る

　

２０２２年８月２２日（月）＝＝ＳＴ管並３ラジオ。ループアンテナで快適受信＝＝＝
	配線を終えた時、屋外アンテナをつないだらものすごく大きな音で放送が聞こえたので、ビニル線を１メートルぐらい付けてみたら、こんどはかすかにしか聞こえない。そこでこのループアンテナを付ける。 かつて高１ラジオキットを製作したとき、同時にキット化したが、これはそのときの試作版の一つ。ループのコイルにバリコンを直列にいれたものを、ラジオのアンテナとアース端子につなぐだけのものだが、かなりの効果がある。 これで、ＮＨＫからニッポン放送まで混信なく、感度良く聞こえることを確認。 このあと、この並３のキャビネットをどうするか？それを考えることに。

工作室に戻る

　

２０２２年８月２２日（月）＝＝ＳＴ管並３ラジオ配線。スイッチ・オン。大きなアンテナつなぎ大きな音にびっくり
	シャーシ自体は以前製作した高１ラジオの残骸を利用しているので糸かけダイヤルの機構と２連バリコンもそのまま流用している。 この部分は実は”レトロなラジオ＝レトラジのキットを製作したときの機構そのものなのだが並３は、別コーナー「記憶のアルバム」の「秋葉原　思いでのラジオ街＝ラジオ物語（５）に記した ナミサンラジオ以来。 　思えば子供時代からこれまでずっと同じようなラジオの製作をやってきたのだ。

工作室に戻る

　

２０２２年８月２２日（月）＝＝ＳＴ管並３ラジオ配線。スイッチ・オン。大きなアンテナつなぎ大きな音にびっくり
	予め描いた実体配線図で想定していた配線に従ってハンダ付け。ＳＴ管ソケットが大きくてＣＲ類が脇に押しやられた感じになったけれど、アンテナに、７メガワイヤダイポールの同軸芯線部をつなぎ、同調ＶＣと再生調整豆コンを回すとものすごく大きな音で放送が聞こえてきた。 だけれど、再生がスムースではない。いきなりボコッ、ビューとなる。微妙な再生調整と音量を調整することができない。各部電圧測定、６Ｃ６のＧ２の抵抗値を上げて電圧を下げる（２４Ｖぐらい）ことで普通の再生状態になる。 アンテナは大きすぎるので手持ちのループアンテナを使うことにする。

工作室に戻る

　

２０２２年８月２２日（月）＝＝ＳＴ管並３ラジオ製作着手。部材をそろえ、実体配線図をまず描く
	ハムフェアに行くことを決心した結果その準備のため着手できなかった並３ラジオの製作を開始。 シールドケースと６Ｃ６以外は手もとのＭＴ管高１ラジオをバラした部材など。再生用の”豆コン ”は長らく温存してきたもの。やっと使う時がきた。製作の前にシャーシ内面のＣＲの配置や配線をどのようにするか実体配線図を描いてシミュレーション。 ＳＴ管を使った並３。小学５年の時初めて作った真空管ラジオだ。 あの時を思い出しながら取り組む。

工作室に戻る

　

２０２２年８月２０日（土）＝＝懐かしい、けれど少しさびしかった・・。ハムフェア２０２２（初日）に参加

２０１９年以後２年間なかった東京有明ビックサイトのハムフェア２０２２。再び上向傾向のコロナ禍のもとで、行ってよいものか悩んだ末、短時間の顔出しを決意。 　開催時刻直前に到着した入場口、若干の行列はあるものの長がーい待機時間もなく、会場内もすいていた。おなじみのハムフェア和文電信同好会のコーナーもやはり静か。 おみやげの新ＢＣＬマニュアル（令和版）はこのフェアにあわせて発刊になったもので、その中に１９７０年代のＢＣＬブーム前夜の思いでを執筆していたので、掲載誌として電波新聞コーナーで受け取ったもの（「見本」のゴム印が押印されている）。 アマチュア局用電波法令抄録（２０２２／２０２３年版はＣＱ出版社コーナーで購入。おまけのしおりとボールペンがついてきた。静かな会場だったけれど、それだけに久しぶりにお会いできた旧知の方、初顔合わせの方々との貴重な会話の機会を得ることができ、閉会前に会場を後にした。

工作室に戻る

　

２０２２年８月１６日（火）＝＝懐かしい、ＳＴ管並３ラジオへの意欲＝シールドケースＧＥＴ！
	先日のナショナルの通信用ＩＦＴに続き、ローカルのＪＡ１ＬＮＱ局からまたまた提供を受けたのが、このＳＴ管シールドケースと真空管６Ｃ６。さらにグリッド・キャップも。 これまたＱＳＯ中に ＳＴ管のシールドケースが欲しいと呟いたら、「あるかも・・」と。本当に何でも出てくる打ち出の小槌か、ドラえもんのポケット？ 持参していただいたのは７月末。すぐにでも手持ちの６ＺＰ１と１２Ｆを加えて懐かしい並３ラジオを作りたかったのだけれど、作業中の別業務が一段落するまでお預けだった。 いよいよ、今日から製作開始だ。

工作室に戻る

　

２０２２年８月１５日（月）もの作りで遊ぶ。文字盤を変えたメータを使ったお楽しみ工作＝＝＝試作から実体製作へ＝＝＝
	写真は８月はじめ、課題実行中のラジオ工作室の様子。左はバラック形状の試作、右はその結果をもとにこれから正式な製作に入るところ。 何を作っているかはこれからのお楽しみですが、目的は作る楽しみの追求。 考えた回路や好みの外形（見た目）を実体に仕上げ、それを使い、眺めたりすることすべてが、お楽しみ工作の目的です。

工作室に戻る

　

２０２２年８月１５日（月）＝二つの課題を終えてほっと一息。遡った日誌−− お楽しみ工作の時間
	６月２２日の高１中２ラジオリフォーム完成以来、業務がちょっと忙しくなってしまいました。重なっていた二つの課題を終え、８月１５日にほっとしたところ。夕方６時過ぎに出かけたウオーキングでは日暮れが早まったことを感じ、賑やかなセミの声にツクツク法師が混じっていることに気付きました。 薄暗くなり家に戻るころにはリー・リーと秋の虫の声も。異常な猛暑は続くなかで季節はやはり動いています。 これは、、、、 一つ目の課題を終え、二つ目に入った７月下旬、お楽しみ工作で使うメータの文字盤を作り替えているところです。 ＶＵの目盛りがついた安価なインジケータの青い文字盤をはずし、スキャナで取り込み、パソコンソフト（ＰａｉｎｔですＨｉ）で”ＶＵ”を”ＯＵＴＵＰＵＴ”に、数字を適当？に変え、色も青から白に変えています。

工作室に戻る

　

２０２２年６月２２日（水）＝高１中２改造：ＩＦＴを「ナショナル”高選択度”２ＩＦ−Ｎ１」に換装！　受信テストＯＫ。定番の木製キャビネットに収めて、「リフォーム完了」
	受信テストも充分満足。しあげは、、 しょうなんラジオ定番、統一サイズの木製キャビネットに収納　 １０年前、製作したときは自作ＩＦＴやポリバリコン、セラフィルのＢＦＯといった、簡易な、ＳＳＢが聞こえるラジオとしての高１中２だったこのラジオもおかげて普通の高１中２に。 改造というよりも、あれこれ手を入れながら「古いおうちのリフォーム」のような感覚での楽しい取り組みだった。 棚の奥に積んだままになっていたこのラジオもこれからは、しょうなんラジオ工作室内に「動体保存」し、スイッチを入れればいつでもハムもＢＣＬも楽しめるラジオになることだろう。 改めて、ＶＹ　ＴＮＸ　「ＷＡＧＡ」さん。

工作室に戻る

　

２０２２年６月２２日（水）＝高１中２改造：ＩＦＴを「ナショナル”高選択度”２ＩＦ−Ｎ１」に換装！　７メガのＣＷ／ＳＳＢシャープに受信。６〜１１ＭＨＺバンドのＢＣＬも快適！
	ＣＷ、ＳＳＢ受信快適！　　 ７メガダイポールをつなぎ受信してみる。セラフィル＋ＴＲ−ＩＦＴの時よりもノイズもなくＳＳＢ信号が明瞭に聞こえる。データシートにある 『充分な明瞭度が得られる最小帯域幅±１．４ＫＣ』、『±１０ＫＣ離調において６３ｄＢの減衰度』をもっているので本格的なＤＸを充分満喫させてくれる・・・・、』という記述どおりの感触。 ＣＷの場合はさらにシャープな特性が欲しいけれどそれをこのＩＦＴに求めてはいけない。ＣＷ受信時はスプレッドＶＣとＢＦＯのピッチ調整で若干の混信は気にならない程度まで避けることができる。 この「ラジオ」はＢＣＬにも楽しめることに気づいた。１１ＭＨＺ、９ＭＨＺ、６ＭＨＺ帯の各ＢＣＬバンドの短波放送が快適。ひさしぶりにベトナムの声やＢＢＣを聞き、”ハムもＢＣＬもたのしめるラジオ”となったことを実感！！

工作室に戻る

　

２０２２年６月２０日（月）＝高１中２改造：ＩＦＴを「ナショナル”高選択度”２ＩＦ−Ｎ１」に換装！　内部配線と回路および機構部の改造を終えた高１中２ラジオの顔

改造作業をおえた高１中２ラジオの顔。見た目は改造前と変化はないが、配線の変更により、各ツマミの機能が変わったりしている。 �@今までの音量調整はＢＦＯのピッチに。 �A ＲＦゲインはＡＦゲインに。 �B アンテナＡＴＴはＲＦゲインになってアンテナＡＴＴのＶＲは廃止。 �C アンテナを付け替やすくするためにパネル面にコネクタを付けたため、その位置にあったＳメータ調整ＶＲがその下に移動。 �D さらにそこにあったＡＶＣのＯＮ／ＯＦＦスイッチがスプレッドダイヤルの下に移動、など。 いままで慣れていたつまみ操作との差異に最初はとまどった・・・。 もっとも、つまみの上に張り付けてある機能表示のシールの付け替えまでは手が回らずもとの表示ままなのだが。 �E 中央のバンドスプレッドダイヤルはバーニア機構を取り替えるとともに右側のメインＶＣと同じだったツマミを大きくて回しやすいＦＴ−７４７のものに付け替えることで全体的なパネル面の体裁がよくなったように感じる（自己満足）。

工作室に戻る

　

２０２２年６月２０日（月）＝高１中２改造：ＩＦＴを「ナショナル”高選択度”２ＩＦ−Ｎ１」に換装！　内部配線と回路および機構部の改造を終えたシャーシ上面の様子。
	改造の要 は自作？のＩＦＴから通信用高選択度ＩＦＴ、２ＩＦ−Ｎ１への換装 だけれど、この機会に操作性を考えた機構部の改造を実行。 バンドスプレッドＶＣのバーニア機構が磨り減って少しスリップしていたので、手持ちの別の機構に交換。 初期のポリバリコンから金属バリコンに交換していたが、ＲＦ部の単連、ＭＩＸーとＯＳＣ部の２連に分かれていたものを纏めて３連ＶＣに。 シャーシ後部アンテナコネクタに加えて前面パネルにも取付け、アンテナ交換時の手間を排除。

工作室に戻る

　

２０２２年６月２０日（月）＝高１中２改造：ＩＦＴを「ナショナル”高選択度”２ＩＦ−Ｎ１」に換装！　シャーシ内部配線とその他改造。受信テストへ高まる期待
	�@ スカスカなのは、ＩＦＴ取付穴あけ加工前にその穴の裏側にあたる部分の配線をすべて取り払った状態のため。中央の小さな基板は、ＩＣの低周波アンプだが、これも改造の過程で別のものに交換することに。 �A 新しいＩＦＴの取付・配線とともに他にも若干の改造を加えて配線が終わった状態。ＢＦＯピッチのＶＣやＡＶのＯＮ／ＯＦＦスイッチ、前面アンテナ端子の取付けもおこなった。シャーシ中央のＩＣのオーディオアンプ基板も別のものに。 　リフォームの結果やいかに？　受信テストへの期待が高まる。

工作室に戻る

　

２０２２年６月１８日（土）＝高１中２改造：ＩＦＴを「ナショナル”高選択度”２ＩＦ−Ｎ１」に換装！　シャーシ穴開け加工から開始
	「�@」 今までのＴＲ用ＩＦＴ＋セラフィルの３枚の基板を外して空いたスペースに新たなＩＦＴ用の四角い穴を三つ開けることになるが、その穴の位置にあたるシャーシ内部の配線もいったん取り払う。 「�A」 データーシートにある寸法図に従ってシャーシ面に直接穴開け加工線をけがく。 「�B」 出来るだけ振動を加えないようにハンドニブラで穴開けしていく。 「�C」一つ目の穴が開き、ＩＦＴ取付確認。さらに残り二つの穴開け 加工へ。 「�D」 三つめの穴開けを終えて、２ＩＦ-Ｎ１を取付け完了。これから内部配線とともに一部改造も予定している。

工作室に戻る

　

２０２２年６月１８日（土）＝高１中２改造：ＩＦＴを「ナショナル”高選択度”２ＩＦ−Ｎ１」に換装！　元となる受信機の変遷
	「�@」 ２０１２年の製作時のシャーシ上の様子は、真空管ラジオながらセラフィルとＴＲ用を使ったＩＦＴ、ポリバリコン、ＩＣを使った低周波アンプなどが並ぶ。 「�A」 中央は、先月の局発ＤＤＳ−ＶＦＯ化実験時．ＩＣ低周波アンプはシャーシ内部へ。そこに真空管によるＢＦＯの小型シャーシが。これより大分前にバリコンはすべて金属製に入れ替わっている。 「�B」 そして右の写真が、今回のＩＦＴ換装とともに各種改造を行った、最新の姿。以下、ここにいたるまでの様子を少し記していきます。

工作室に戻る

　

２０２２年６月１８日（土）＝高１中２改造：ＩＦＴを「ナショナル”高選択度”２ＩＦ−Ｎ１」に換装！　ところで、これまでのＩＦＴとは？

通信用の真空管式スーパー受信機のＩＦＴは感度、選択度を左右する重要な部品。現在、実践交信で使っているＤＤＳ-ＶＦＯを局部発振とした高１中２受信機のＩＦＴには「トリオＴ−１１」を使っているが、これもまた、ＪＡ１ＬＮＱ”ＷＡＧＡ”さんから提供を受けたもの。 ところで、これからナショナルＩＦＴに換装することになる高１中２とは、、、。今から１０年前、”７メガでＳＳＢのハムの通信を聴いてみよう”という意図で製作記事用に製作したセット。 ＡＭ全盛時代は各家庭の２バンドラジオの短波はもちろん、ときには中波にもＢＣＩとして近所のハムの交信がきれいに？　聞こえて来て子供達がアマチュア無線へ興味をもつ切っ掛けにもなったものだった。 短波の音声通信はＳＳＢ化し、普通のラジオでアマチュア無線の交信を聞くチャンスはなくなっている。と、いうことで身近な７メガのＳＳＢを受信することを目的にしたのだった。真空管ラジオながら入手が楽なＴＲラジオ用のポリバリコンやＴＲ用ＩＦＴを利用した。ＢＦＯにもＴＲとセラミック発振子を使っている。 もっとも、ＳＳＢの復調ができて実際の交信を聞いて子どもたちがハムに興味をもつのか？　正しいハムへの認識を持ってもらえるのか．．？　と、今では思う時もあるのだが。

工作室に戻る

　

２０２２年６月１７日（金）＝ナショナル　通信用高選択度　２段増巾ＩＦＴ＝２ＩＦ−Ｎ１の提供受ける

これは、ナショナル（松下電器）の通信用高選択度ＩＦＴ。 お馴染みのローカルＪＡ１ＬＮＱ局との交信で無線機や部品の話題に華を咲かせるながで「今欲しい部品は高１中２用のＩＦＴ」と送信したら、ナショナルの通信用があるはず、、とのこと。 そしてこれがＪＡ１ＬＮＱ局から提供をうけた、そのＮＡＴＩＯＮＡＬのＩＦＴ「２ＩＦ−Ｎ１」。「ナショナル　ラジオパーツ　データーシート」も添えていただいた。 データシートを読むと、歴史あるラジオメーカーの実績と自負にあふれた、熱のこもった解説とともにＲＦ１段、ＩＦ２段の受信機の実体配線図付きの回路例と詳細な製作、調整法が記されている。 私も５０数年前、ナショナルのＱファイバーセットのコイル、ＩＦＴを使ったダブルスーパを製作、使用したことがあり、懐かしさがこみ上げる。 早速、このＩＦＴを使い、てもとのラジオ（４月１３日付けで記した、局発ＤＤＳ化のテストに使ったトランジスタ用ＩＦＴとセラミックフィルタを使ったＲＦ１、ＩＦ２ラジオ）のリフォームに着手だ！。

工作室に戻る

　

２０２２年６月１３日（月）＝飛騨高山への旅。観光地はまだ静かだった
	飛騨高山への旅、純粋に観光というわけではなかったのだけれど、昼過ぎの到着当日、古い歴史のある町並みを歩き、高山祭りの実物屋台を展示する「高山祭屋台会館」を見学し、午後遅くなって「高山ラーメン」を頂いた。 コロナの影響のためか外国からはもちろん、国内からの観光客も少なく、のんびりと散策。

工作室に戻る

　

２０２２年６月１３日（月）＝飛騨高山への旅で＝１:新型車両・・・「モハ」なのか？

飛騨高山への旅をしてきた。名古屋から下呂、高山を経て富山にいたる高山線で。下呂温泉の峡谷の景観も楽しめた。「高山線は揺れるよ」と聞いていた通り、時に激しくゆさぶられながらも沿線の風景を楽しむことができた。その時まで知らなかったのだが、走り出してエンジンの響きで気動車特急なんだと気づく。ここは電化区間ではなかったのだ。 　高山の宿は駅の近く。投宿後、最上階の窓から高山駅の操車場が展望でき、そこには７月から運行開始されるという新型列車が待機していた。その後、普通車輌や従来の特急列車なども出入りするのが眺められた。架線が無いぶん、すっきりした光景だ。 高山で２泊、帰る日に駅で乗車を待つ間に自由通路を駅の向こう側に渡り、ホテルから眺めていた例の新型車両を間近に見てみることにした。 __列車の連結部で行われている作業の近くには鉄道マニアと思われる人達がカメラを持って集まっているので、離れたところで車輌側面を眺める。 車体横に「モハ８４−３」の文字。？　高山に来るとき乗った特急はエンジン音を響かせる気動車だった。電化区間ではないのに「モハ？」、自分の浅い知識によれば「モハ」はモータを装備した車輌。気動車だったら「キハ」じゃないのか？、、、、ここは電化されてないのに？？ 帰りの車内で、パンフレットから、あれはエンジンで発電してモータを回す。ハイブリッドだったんだ、ということが分かった。そういえば かなり昔からエンジン＋発電機＋モータという機関車もあったことを思い出した。この新型車輌はＪＲ東海のＨＣ８５系、従来車輌はキハ８５系というのだそうだ。

工作室に戻る

　

２０２２年６月８日（水）＝ＴＲスイッチ回路の動作試験＝４:トランシーバにつないで動作確認

昨晩、バラック接続の単体で動作を確認したＴＲスイッチ回路を、今日は実際にトランシーバにつないでみた。 ＭＫ−１０２４修理の時に感じた疑問＝「プラグ半差し（６ミリ抜く）状態であれば動作するＴＲスイッチ回路の疑問（原因）解明が目的だ。 昨日の日誌最後に、（少し心配）と記したとおりこのテストには不安があった。＿＿＿＿＿■修理セット返送後、疑問解明のため、前面Ｋｅｙジャックに差した３極プラグをノギスで０．５ミリ単位ぐらいで測りながら出し入れしてドットとダッシュ電極の電圧変化を測っていて０．６ミリの時だけ僅か電圧変化があることを確認したのだが、これをくり返しているうちに、ＦＴ−２０００ＤがＫｅｙ操作を受け付けなくなってしまった。 やむなくリセット操作で初期状態に戻すことをくりかえしていたら、今度はＫｅｙ操作を受け付けず、ＣＷ送信そのものができなくなってしまった。 そこで、背面にあるもう一つのＫｅｙジャックから線を前面に引き出し、小さなパネルにジャックを付けた。ここではもう、そんな抜き差しをするつもりはないけれど、ＴＲスイッチの不具合が無線機のＫｅｙ回路に悪い影響を与えてしまわないか、そして背面ジャックもおかしくなってしまうのではないか？　という心配があった。 かなり覚悟をしながらのテストだったが、問題なく動作した。ほっとして、毎日夕方にやっているウオーキングにも行かず、ちょうど聞こえてきた７メガのＣＱホレ局をコール。１９時過ぎまで１時間近くの和文交信をしてしまった。 。修理時の疑問、その原因はこの前面Ｋｅｙジャックにあったのであれば、まずは一安心なのだが。ともあれ、パネル前面のＫｅｙジャックは右の写真のごとく「封印」した。

工作室に戻る

　

２０２２年６月７日（火）＝トランジスタ・スイッチ回路の実験=３
	キーの片側をグランドにおとした状態に。キープラグのＧＮＤ側がシャーシに接地されるようにしてみたところ。小型ブレッドボードに７４００を載せて。 機械接点の縦振れや、接点にリードスイッチを使ったバグキーなどをつないで、出力にはとりあえず低周波発振器ーを。 キー操作に従ってモールス符号の音響が響く・・・。ここまでは動作して当たり前なのだけれど、いい気持ち。初めてＴＲスイッチの配線をして動作したのだ？。 これを、ＦＴ−２０００Ｄにつなぐとどうなるのか？　今日は、これまでであとは明日のお楽しみ（少し心配）。

工作室に戻る

　

２０２２年６月７日（火）＝トランジスタ・スイッチ回路の実験＝２
	ＭＫ−１０２４のＫｅｙｉｎｇ回路の修理の復習。トランジスタ・スイッチの動作を確認するために同じ回路を小基板上に組んだ。 まず、２ＳＣ１８１５のベースを「Ｈ」、「Ｌ」切り換えて２ＳＢ５４６のエミッタ・コレクタ間の導通がＯＮ／ＯＦＦすることを確認。 アナログテスタのメータが振り切っていないが、メータが故障していて、これでフルスケール。Ｈ＝５Ｖが適正。入力部の電圧を下げて３Ｖ位になるとＴＲスイッチの出力（Ωメータの針）は下がってくる＝抵抗値が上がる。 このままでは、キーで５ＶをＯＮ／ＯＦＦしているだけなので、このあと、ＮＡＮＤ回路を介して片側をグランドに落とした普通のキー接続にしてみることに。

工作室に戻る

　

２０２２年６月６日（月）＝トランジスタ・スイッチ回路の実験＝１

ＭＫ−１０２４のＫｅｙｉｎｇ回路の修理は、「リレー・スイッチ」と「トランジスタ・スイッチ」ともに一応動作回復し、それをもって修理終了として「返送」したのだけれど、自分としては少し気になる部分が残ってしまった。 別コーナー■修理日記＝（ラジオ＆電子工作)参照 修理日記に記したとおり、自分の無線機（ＦＴ−２０００Ｄ）につないだとき、ＭＫ−１０２４がトランジスタ・スイッチの時は、キージャックを約６ミリ引き抜いた状態にしないと、パドル操作をしていないのに送信状態（ちょっとおかしな、ブルブルブルッという感じで送信）になってしまう。 トランシーバの取説に「２極プラグでは、キー操作無しで送信状態になるので３極を使う」とあるので３極プラグに替えてみたけれど変化は無かった。 自分のＦＴ−２０００Ｄと今回修理したＴＲスイッチ回路部分との相性なのか？　 ほかに何は原因があるのか。それを解明するためにＭＫ−１０２４のＴＲスイッチ部と同一回路を小基板上で配線再現して調べていくことに。 まず、回路を書く。

工作室に戻る

　

２０２２年５月２３日（月）＝カツミのエレキー「ＭＫ−１０２４」の修理再び＝ 修理日記＝別コーナーに掲載

約３年前、２０１９年の９月にも故障したカツミのメッセージ・メモリー機能付きエレキー「ＭＫ−１０２４」の修理に取り組んだことがあった。その時はメモリー基板の動作不良で、さんざんいじり回しながらなんとか修復できたのだった。 今回はそれと別の「ＭＫ−１０２４」。 某ＯＭより修理の打診を受け、取り組ませていただくことになり、写真は５月上旬のある日、それが手もとに届いたところ。 　いつも課題を探しながら趣味の電子工作の日々を過ごしている中で、こうした課題をいただくと意欲が湧いてくる。と言っても、引き受けた以上、修理出来ず、あげくは壊したりしては申し訳ない。心して取り組んでいく。 あらかじめ、症状としてはエレキーとしての機能は正常だが、無線機につないでもキー操作ができないということを聞いていたので、故障個所は目処がついているつもりだった＿＿＿＿。。のだが・・・。 。 まずは電源を入れて状態を確認。 受け取り日に遡り、修理の過程をふり返りつつ日記に纏めました。 参照＝＞カツミエレキー　ＭＫ−１０２４　キーイング回路修理日記 を見る

工作室に戻る

カツミエレキー　ＭＫ−１０２４　キーイング回路修理日記 を見る

　

２０２２年５月２日（月）＝改造高１中２のＣＷ交信実用化一翼を担ったのは

一連の改造、器機追加で高１中２のＣＷ実用化が成った。中心となったのは、ＤＤＳ−ＶＦＯを局発に使用することだったけれど、しばらく使わずほっておいた、オーディオ・プロセッサ、ミズホ通信の「ＡＰ−１」に負うところも非常に大きい。 ＢＦ０の周波数をギヤダイヤル式の微調整で中心周波数の上下変化させて相手の信号に合わせても、根本的な選択度の関係でまだほかの信号音が聞こえている。そこで内部ＳＰから外部の「ＡＰ−１」＋外部ＳＰに切替え、「バンド・パス」、「ノッチ」、「ピーク」の３種のスイッチとＶＲを調整すると目的の信号のトーンが浮き上がってくることが多い。 これまでも改造前の受信機で使用したことはある「ＡＰ−１」だが、その時は、こんなに効果を実感できなかった。やはり、局発ＤＤＳ化、ＢＦＯ微調整化による安定性が利いているのだろうか。 ともかく、一連の改造完了だ。 これで、研究室の無線装置は送信機、受信機とも完全自作ということになった。追憶の彼方・・・、数１０年昔の少年のオール自作開局時代をふり返る「センチメンタル・ジャーニー」が始まるのか。

工作室に戻る

　

２０２２年５月２日（月）＝自作高１中２、改造でＣＷ交信実用化
	工作室の７メガ自作ＣＷ／ＡＭ送信機とペアの、これも自作の、高１中２受信機は、選択度／安定度の点で難があり、ほぼスポット周波数運用のＡＭのＱＳＯには使うことができたけれど、電信バンドでは、特にコンディションの良い時などは、モールス符号の大合唱の様相で使えなかった。 なので、普段はアイコムの受信機「ＩＣ−Ｒ７０」を使っていたけれど、それが故障。 中を開けて調べるか・・・・、と思ったけれど億劫（というか直せる自信がない）ので、慣れた真空管受信機のＣＷ実用化の改造に取り組んできた。そして３週間、なんとか実用の目処がでてきた。 操作はやや手間がかかるが、その手間がまた楽しい。改造作業中は電信運用も休みだったけれど、これから張り切っていこう！

工作室に戻る

　

２０２２年５月２日（月）＝高１中２改造終了。ブロック図で示す改造個所と結果

改造テストで一応の成果を得てＴ−１１受信機の改造を実行。 これまで示してきた改造ないし追加の「�@」から「�C」は、今回、本番改造の受信機ブロック図に示した各ポイントに接続されています。改造テスト段階から期待してきた各種効果の結論は？　・・・・、以下のごとく実現! 「�@」ＤＤＳ−ＶＦＯの局発では、 ●受信周波数１００Ｈｚ単位まで直読、 ●温度や機械的振動による周波数変動の排除 「�A」可変周波数ＢＦＯでは、 ●目的のＣＷ信号を混信から遠ざけ、混信を除去 本来、受信周波数を微調整していたギヤダイヤルを使ったバンド・スプレッド用の１０ＰＦのＶＣをＢＦＯの発振コイルにつなぎ変え、ＢＦＯ周波数を４５５ＫＨｚプラスマイナス３ＫＨｚ程度を精密に動かすことで、混信除去の働きを見事に果たしています。 「�C」オーディオプロセッサ付加では、 ●ノイズの軽減、そして ●同時に聞こえる複数のＣＷ信号をトーンで選択し目的局のみを浮上させ実質的に混信を除去、という効果。 「�D」の「アンテナ・カップラ」では、 ●ノイズを僅か軽減し、信号が聴きやすくなる効果（があるような気分）。予定にはなかったが、受信試験の過程で付加！

工作室に戻る

　

２０２２年４月２７日（水）＝高１中２改造本番。シャーシ裏のその個所は？　＝

セラミック・フィルタとトランジスタ用ＩＦＴを使った（自作？）ＩＦＴの高１中２受信機の改造テストの結果は、試行錯誤を経たものの期待どおりでＯＫ！　 写真は得たデータをもとに「Ｔ−１１使用受信機」で本番の改造を行ったシャーシ裏の様子。 盛りそば状態の配線ですが、「�@」ＤＤＳ入力はシャーシ後部のＢＮＣコネクタで受け、１００Ωの抵抗をπ型にしたＡＴＴを介して取り込む。それを周波数変換６ＢＥ６のＧ１へ。もとのＯＳＣコイルの（Ｋ）カソード接続はそのままで、（Ｇ）は外す。 そして「�C」送信時にＡＧＣ回路に深いバイアスをかけて受信機を少し黙らせ、サイドトーンモニタにするミュート機能は電源トランスの６．３Ｖを半波整流し、マイナス１１Ｖ程度を得て、抑圧レベル調整の１ＭΩＶＲ＋２．４ＭΩの抵抗を通して送信時リレーでＡＧＣ回路に接続。レベル調整１ＭΩのＶＲはパネル面に出し、完全沈黙からやや抑圧まで自在に調整可能に。気持ちよく動作ＯＫ！

工作室に戻る

　

２０２２年４月２５日（月）＝高１中２改造実験開始。その現場では？　＝

いよいよ改造実験開始。作業台はこのゴチャゴチャ状態。おもちゃの木刀も見えています。 「�@」右側のＤＤＳ−ＶＦＯ出力を受信機周波数変換部（６ＢＥ６）の第一グリッドにつなぐ。スプリアスやイメージ対策を考えながら・・・。 「�A」可変のＢＦＯがついていないので、とりあえす代わりにテスト・オシレータで４５５ＫＨｚを検波段に加える。これでＢＦＯの周波数は微妙に変化可能。 「�B」オーディオ・プロセッサも、必須の装置。ややトーンの異なる複数の信号がまぜこぜに聞こえてくるのをトーンにより選別。その効果を期待する。 ・・・・の以上を、試みた結果は・・・？？ ＊＊＊＊＊＊＊＊ 「�@」ＤＤＳによる局発信号ははじめはＱＲＰ送信機用に作ってあったＢＰＦを試しに入れたら、バンド内にいくつも強いビート信号が発生！　おおあわてで外し、１００Ωの抵抗を組みあわせたＡＴＴを何通りか作って挿入すると、以前からＤＤＳ試用時に悩まされてきたバンド内ビートはすっかり消滅。全くの無手勝流！ながら これで一安心。 「�A」テスト・オシレータによるＢＦＯの周波数を替えながらの受信は、混信を避けるために効果があったので、新たにＢＦＯを作って載せることにしました。 「�B」のオーディオ・プロセッサは、ノイズを軽減したり選択度の関係で多数聞こえる電信信号から目的のトーンのみを選択する効果が実感されました。 「�C」のミュートは、このテスト用受信機ではやらずに、後に正式な受信機のほうで改造することにしました。

工作室に戻る

　

２０２２年４月２５日（月）＝高１中２受信機をＣＷ交信実戦機に改造。その内容は？　＝

７メガＣＷバンドの電信交信に手もとの自作高１中２を使うためには「�@」から「�C」の追加、改造が必要になる。 「�@」ＤＤＳ−ＶＦＯ：安定度と受信周波数直読 「�A」周波数可変ＢＦＯ：混信を避ける 「�B」オーディオプロセッサ：複数聞こえる信号から目的局を選択。外部スピーカで明瞭度もアップ 「�C」ミュート回路：送信時、受信感度を抑圧、送出符号音のモニターとする。 根本的な改造は 「�@」の局部発振のＤＤＳ−ＶＦＯ化。過去、何度も自作の各種受機（真空管式も、半導体式でも）で実用を目指してきたものの、受信バンド中にへんなスプリアス（イメージ？）ビートが出てしまい、イマイチだった。ＡＴＴ（アッテネータ）やバンドパスフィルタを通して、それを解決することが第一の目標。 「�A」の周波数可変ＢＦＯは、言葉としておかしいかもしれないが、改造テストに使う受信機は水晶発振によるＢＦＯだった。選択度の関係で複数局のモールスが同時に聞こえる中で目的信号とビートをとることが無理だった。４５５キロを中心に上下数キロヘルツ範囲で正確に可変できるものとしたい。 局発が正式にＤＤＳ−ＶＦＯ化した暁には、バンドスプレッドのＶＣをＢＦＯの周波数可変に使用する。

工作室に戻る

　

２０２２年４月１３日（水）＝２台の高１中２受信機の原型とその内側は？　＝

２台の自作高１中２受信機は使用ＩＦＴが異なるものの回路構成はほぼ同じ。右側が現用の受信機「ＩＣ−Ｒ７０」と並べていたもので、その原型は１１年前、某雑誌の製作記事のために「ＢＦＯ付きＳＳＢラジオ」として製作したもの。 その後実践ＱＳＯでの実用性を出すため、改造を重ねトリオのＩＦＴ「Ｔ−１１」やギヤダイヤル機構を使った現在の形になった。しかしまだ選択度、安定度そして相手局の周波数を正確に読みとれないという点で、実地の電信ＱＳＯにはやや難があり主にＳＷＬ、ＢＣＬ用途という感じたった。 メイン受信機だった「ＩＣ−Ｒ７０」の代わりにするためにはさらなる改造が必要。 と、いうわけなのだけれど、いきなり手を加えてしまう前に、予定の改造による効果のほどを事前検証するため、ほぼ同じ回路の別の高１中２（写真の左側）で改造実験を試みることにした。 二つのＴＲ用ＩＦＴとセラミック・フィルタを組み合わせた変形のＩＦＴを使っている。これも又、１０年前に某雑誌の製作記事として製作したもので、ほぼ当時のままの姿を留めている。

工作室に戻る

　

２０２２年４月１２日（火）＝受信機ＩＣ−Ｒ７０故障。高１中２と交換を試みる　＝
	研究室のＡＭ／ＣＷシステムのメイン受信機として使用しているアイコムのＩＣ−Ｒ７０に受信音が突然変わったり周波数が飛んだりする現象が出てきた。 　中を開いて調べるのが面倒になので、サブ程度に使っていた高１中２受信機との入れ替えを決意し、いくつか改造を試みることに。 まずは、同じ構成のもう１台の高１中２(左側）を引っ張り出してきて、そっちで試してみる。 受信周波数がきっちり分かるように、さらに温度変化や機械的振動により受信周波数がふらつかないように、局部発振部を外部ＤＤＳ−ＶＦＯとすることを第一目標としてに改造研究開始。

工作室に戻る

　

２０２２年３月１５日（火）＝電信受信訓練に専念　＝

タワー上１７メートル高の４バンドＶ型ダイポール（７３０Ｖ１Ｗ）がようやく復旧。 ７ＭＨｚバンドを受信しながら切替スイッチで仮設変形ワイヤダイポールと比較してみると、、、、気のせいか、Ｖダイポールが勝るような・・・。しかし、フェージングがあるときなどは、それぞれ受信感度が変わり、ワイヤーダイポールの音のほうが感度上がることも。 結局、劇的な差は無いのだったが、やはりそこは気分の問題。少しＶ型ダイポールで電信交信に本腰を入れてみようという気分になり、その前に改めてバンドを重点的にワッチして「耳慣らし」に励みながら交信をすることにする。 その結果（自称）研究室からは始終「ピーピー」と音が響いている。 受信練習中はよいのだが、交信中で必死にキーを打ったり、受信に集中している時に後ろから研究室助手（妻）に 「ちょいと、庭の草むしりやって頂戴！」 などの声を掛けられると集中がとぎれて交信が中断してしまう。 そこでこんな札を部屋の入り口にぶら下げることになった。

工作室に戻る

　

２０２２年３月４日（金）＝７３０Ｖ１（Ｗ）新品に交換。古いほうのトラブルの原因判明　＝

今まで、アンテナを取り替えた時、その部材はそのまま工事会社が持って行ってしまって、うかつにも故障の原因も確かめたことが無かった。 　気になっていたので今回は、確かめるつもりで、予め部材は保存することにしていたが、タワーから下ろした古いアンテナを検分した工事の業者から問題点の説明があった。 写真のごとく、 �@片側のトラップの根元のネジが破損していてコイルの線が外れ、断線状態。 �A給電部整合器とエレメントを接続するネジが破損。エレメントに給電されない状態。 の２個所。・・・・・＞　　 おそらく、トラブルの初期は「�@」だけで、トラップのネジが破損して風でエレメントがなびくたびにコイルがつながったり、外れたりしていたのだろう。台風の後などに思いがけず、動作して喜んだりしたものだった。 しかしその後、全バンドとも全く動作しなくなった。ＳＷＲが無限大になってしまう。「�A」が発生し、その時点で給電部と整合器との接続ネジが折れて、断線状態になったのだと思われる。 （私と７３０Ｖ１（Ｗ）の物語は後日別ページで掲載するつもりです。）

工作室に戻る

　

２０２２年３月４日（金）＝　これが３０年間で４本めの７３０Ｖ１になる　＝
	タワーに設置した７〜２８の４バンドＶ型短縮ダイポール、７３０Ｖ１Ｗ。　これまで、故障しては取り替えをしてきたが、今回で４本目になる。 　　３エレトライ・バンダーがあるので、ほとんど７メガ用として使用してきた。故障しても故障しても同じアンテナに付け替えてきたのは、それだけ惚れ込んでいるから。動作しているときは、小型ながら本当に頼もしいアンテナだ。 　午前１０時半から開始し、タワーのネジ締めなどのメンテも含めて１２時過ぎまで約２時間の作業だった。 　 　各バンドで一応動作を確認。これであまり身が入らなかった電信運用の意欲も湧いてきた。 同時に、今回取り替えた今までのアンテナの問題点はどこにあったのかも探ることに。

　

工作室に戻る

　

２０２２年３月４日（金）＝　タワー上に新しいＶ型ダイポールが　＝
	タワー上に設置した７〜２８の４バンドＶ型短縮ダイポール、７３０Ｖ１Ｗは、約２年間、動作していなかった。 最初は７メガのＳＷＲが下がらなくなるという現象からはじまり、風が吹いたりすると、元に戻るようなこともたまにはあったものの、最終的には４バンド全てで完全にＳＷＲが無限大を示すようになってしまっていた。 　代わりに、滑車を使って、ワイヤ・ダイポールをタワーに吊し、細々、７メガバンドの運用を続けてきたのだった。 　恥ずかしながら、体力（体重？）、筋力、技術不足で自分でタワーに登れない。 有名な某アンテナ工事の会社に付け替え工事を依頼し、その実行を待つことまる１年。ようやくその日がやってきたのだった。 このところ雨こそ降らないが、強風が吹き荒れる日も多いので心配だったけれど本日は風もなく、穏やかなアンテナ工事日和。地上から工事の様子を見守った。

　

工作室に戻る

　

２０２２年３月３日（木）＝　愛用のアナライザは　Ｍａｄｅ　ｉｎ　Ｕｋｒａｉｎｅ　＝
	Ｒｉｇ　Ｅｘｐｅｒｔ社のＡＡ−５５。 ２年ほど前、このアンテナとケーブルのアナライザを購入した時には、正直、「ウクライナ」についての知識はかつてのソ連邦中にあった共和国の一つが独立したものという程度でしかなった。 　 その後、ベランダや室内でのアンテナ実験や製作でも、それまで目に見えなかったアンテナの素性がはっきりと目の前に見えるようになりＡＡ−５５だけではなく、「ウクライナ」を何となく身近に感じるようになっていた。 今、その独立国が一方的な侵略を受けている。その報道を強い憤りと共に息をこらして見つめている。

　

工作室に戻る

　

２０２２年２月２８日（月）＝製作セットを、室内体操：４分間タバタ式トレーニングに応用＝
	２月は「逃（２）げる」、と言われている。あっという間に月末になってしまった。月の初めから着手した業務に関連して試作したのはＮＥ５５５を使ったタイマー装置。外部器機の電源をオン、オフする時限装置・・・・、なのだが、これを工作室で何かに利用できないか？　 健康維持、減量のために毎日行うようにしている約４キロメートルのウオーキングが出来ない時にそのかわりに、研究室内で鉄アレイを握って行うタバタ式４分トレーニングに応用してみることに。タイマー動作時間中に発する断続ビープ音とＬＥＤ点滅を合図として、屈伸運動を行うのだ。 タバタ式４分間トレーニングは、２０１５年ごろＮＨＫのテレビで紹介されたのを見て以来、室内運動としてやっている。

　

工作室に戻る

　

２０２２年２月１０日（木）＝アルミケース穴開け加工。次の製作は何になるか？＝
	年末から正月と、続けて２種類の電鍵工作となったのだが、次は？　自分で仕事を作って何かやっていないと頭脳にいけない。そんな時ちょうど一つ課題をいただいたので、早速次なる作業開始。まずはアルミケースの穴開け加工。部品配置図を描いて張り付け、センターポンチでトン、トン。 この後、どのように展開していくか？　何ができるのか？

　

工作室に戻る

　

２０２２年２月４日（金）＝全自動バグ「寅キー２号」完成。ＨＦで本格使用開始＝

短点と長点の長さの比をできるだけ大きくできるか、振動バネの固さを変えたり、できるだけ振り幅を大きくしたりするのだが、振り幅を大きくすると確かに長点は長くなるのだが、速度が遅くなる。できるだけ遅めの信号が出せるものを目標にしたものの、遅すぎる。 そのところのかねあいがむずかしいが、ついに重りの調整、振動バネの固さ調整には、ミノムシクリップやゼムクリップを動員して、普段縦型キーで打つ符号に近く聞こえるようになった。 しかし、その日、使用前ごとに必ず微調整が必要。ということで、「全面アクリル・カバー」は、やめて、接点部分のみをガードする形にし、さらに、下に１キログラムの鉄板を貼ってがっしり固定させた。ついでにノブも厚みのあるものにした。 　こうしてＨＦ（７メガ）での通常交信に使えるようになったが、指のチカラで運動を与えて符号を出しているのでエレクトロニックキーとは全く別の感覚。すでに２月、寅年のフルオート・バグも、一応完成とすることに。とは言え、これからも改良は続くような予感が。 ＹｏｕＴｕｂｅにこのキーの動作動画を後日アップしました。（このページに戻る場合はブラウザの「戻る」（←）の機能で戻ってください）↓↓ ■ＹｏｕＴｕｂｅでこのキーの動画を見てみる

　

工作室に戻る

　

２０２２年１月２４日（月）＝全自動バグ４号「寅キー２号」はやくも改修＝
	土曜日（２２日）に組み立て、動作テスト終えた４号フルオート・バグキー、早速当日夜の定例南柏無線倶楽部オンエア・ミーティングでデビュー。 ・・・・・したのだが、一応、和文交信には使えるものの、「長点の長さが短い感じがする」とのレポートを受けた。 あとで、自分で打った符号をＩＣレコーダで録音して聞いてみると、確かに縦振れキーや、横振れの複式キーで打ったときよりも長点が短く、「つんのめった」感じがするようだ。 ・・・ということで、本日、振動バネを駆動する操作レバー部を長くして長点の振りが大きくなるようにし、さらにバネ部分のしなりを調整できるように修正を加えた。　 　一日かけての動作確認をしながらの工作で、少しは良くなったようだが、やはり、独得のリズム？　になっている。本日はここまでとしたが、本当の完成はまだ先のようだ。少しずつ手を入れながら楽しんでいくことにする。

　

工作室に戻る

　

２０２２年１月２２日（土）＝ＧＭＯ流全自動バグ４号をケースに。これをもって、「寅キー２号」とする＝
	本体が完成した４号フルオート・バグキー。磁石との距離、角度を調整した長、短の接点となる」リードスイッチは、ラグ端子で板上にネジ止めしているだけの状態なので、これをカバーしなけばならない。二つのリードスイッチの周りをアクリル板で囲むことを考えているうちに、手もとにあるプラスチックのモノ入れが板とピッタリ合うことに気が付いた。 　かぶせて、左右からネジ止めすると、これまたピッタリ。その結果、接続端子もカバーの中に入ってしまうので、二つのカバー取付ネジと端子の間を結線し、取付ネジを端子とすることにした。 　これにより軽い横振れ式キーながら、ケースの上に重りを乗せることで、がっちり固定させることもできるようになって好都合。 　これをもって「寅キー２号」とすることにした。本日の夜、実戦交信に使う予定にしているが、先日の踊る「寅キー１号」の時のようなことがなければ良いのだが、、、、。

　

工作室に戻る

　

２０２２年１月２１日（金）＝新年初製作・・全自動バグキー４号完成＝
	新年初の自作電鍵「全自動バグキー４号」、仮の薄い板上で各部材の形状、相互の位置・角度などを探りながら、耳で聞いて普通のモールス符号が出る位置関係や部材を確認したので、その状態を記録し、新たに正式な厚めの板上に組み直しを行う。 振動板は従来どおり、りんせい銅。それ以外の各部材は大部分、アルミ板の切れ端を加工したもの。仮組み立て時の仮の部材は改めて修正したりするので、もちろん調整ははじめからやり直ししなければならないが、低周波発振器をつないで半日符号を出しながら、修正を重ね「普通のモールス符号」らしいものが出せるようになった。 　これも速度変更は面倒で固定になってしまうが、バラック状態の時より、わずか速めになっている（バラックの時と同じ方法で・・・和文５３文字／分、欧文６３文字／分程度）。

　

工作室に戻る

　

２０２２年１月１７日（月）＝新年全自動バグキー４号試作。２号全自動と動作比較＝

振動バネの長さ、マグネット、リードスイッチの適正位置を探りながら、耳で聞きやすい「普通の」モールス符号が出る状態にまでもちこんだ「新年全自動バグキー４号」。 土台は仮の薄板、各部も仮止め。接点の弾みを吸収するアルミ板などは、セロテープ止めという状態。 　今回の目標は、「遅い符号が出せること」だったので第２号となる右側の１レバーの「かまぼこ板全自動」と並列にして比較してみると、、。 「いろは」や「ＡＢＣ」を打ちながら測った速度は１分間の文字数で見ると２号は和文でおよそ６０文字、欧文で７２文字。そんなに速くないようだが、自分の耳には速い。 対する今回の４号は、和文で５０文字、欧文で６０文字。耳で聞いた感じは「かなり」遅い。 この全自動２号、４号とも速度変更するには、長・短それぞれの振幅周期調整が面倒なため実質上速度固定なのだけれど、２号、４号を並列にすると二通りの速度による通信が期待できそうだ。 　４号はまだ仮組み立てなので、この設定をもとに、新たな厚めの板上に正式に組み直していく予定。 　 。

　

工作室に戻る

　

２０２２年１月１６日（日）＝新年全自動バグキー４号製作。動作を確認しながら仮組立て＝
	この我が機械式の全自動バグキーの場合、レバーが左で長点の連続、右で短点の連続というところはエレクトロニック・キーと同じながら、２枚の振動バネにより長・短＝３：１の比率をたもたせるかが調整のかなめ。 そのためには短点はともかく、長点のリードリレーをいかに長く動作させることができるか、を追求していかなければならない。 マグネット、リードスイッチの種類を変えたり、マグネットを振らしながら、リードスイッチが一番長くＯＮになる位置を探りながら、接点を調整。 　 。

　

工作室に戻る

　

２０２２年１月１６日（日）＝新年全自動バグキー４号。まずバラック状態で調整から＝
	全自動バグはこれが４台め。これまで全自動バグ・キーは３種類自作して、現存するのは１台めの「亥年のイノシシ親子が踊る」大型の２レバー型と、２台めのかまぼこ板を基台とした小型の１レバー型の２種。１レバーで通常サイズを目指した３台目は旨く動作せず、失敗だった。 ４台めとなる今度のは、基本的機構は小型のかまぼこ板バージョンと変わらないけれど、少し速度が遅めのものを目指すことに。 接点は短、長ともリードスイッチとマグネットの組み合わせ。まずは作った部材をバラック状態に仮組み立て。 　 。

　

工作室に戻る

　

２０２２年１月１４日（金）＝かまぼこ板は無いけれど、新全自動バグキー製作着手 　＝
	新年２日から７日までの６日間、アマチュア無線で新年の挨拶を交わす「ニュー・イヤー・パーティー」は６０数局との電信交信を自作の「寅」型干支電鍵を使用して終了。 今年初めのおたのしみ工作＝趣味のモノ作りは、やはり自作電鍵となる。　 　基本パーツである「かまぼこ板」は正月にＧＥＴできなかったが、年末に寅キーを作る時にホームセンターで入手した端材が使えそう。 例によって、ノートやグラフ用紙上で形をあれこれ考え、部材製作に着手。テーマは「２０２２年版ＧＭＯ式全自動バグ・キー」。 。

　

工作室に戻る

　

２０２２年１月７日（金）＝　思いのほかの量の初雪になった 　＝

正月２日からは、アマチュア無線家同士、無線で新年あいさつを交わす恒例の「ニュー・イヤー・パーティー」。寅年むけに自作した”面白電鍵”を使って、７日（金）の夜９時までの終了時間めがけて、モールス符号による交信を開始。 　寅キーでは、やはりあまり速く符号は打てず、のんびりと。 　天気予報では本日（７日）昼すぎから、雪がぱらつく、とされていたので昼前に、チラーリ、ホラーリと小粒が舞い降りできても、すぐ消えて無くなると思っていたのだけれど。 　それがいつまでも終わらない。それどころが、ドンドン降ってくる。　庭や家の周辺も白く染まり始める。アンテナに雪はこびり付いて折れたりしないか、心配になってきた。と、大雪注意報が出されているではないか。夕方には家の裏は相当の積雪。朝、通学の子供達が凍った雪の道をそろそろと歩いている。 　雪国の人から見るとお笑いかもしれないけれど、暫くクルマで外出はできそうもない。なお、アンテナは無事だった。 。

　

工作室に戻る

　

２０２２年１月２日（日）＝　自作電鍵の重要パーツ、かまぼこ板入手ならず 　＝
	毎年、正月前に研究室助手（妻 ）に「かまぼこは買った？？」と、催促するのが常だった。蒲鉾が大好きというわけではないけれど、残った「かまぼこ板」を眺めながら、これでどんな電鍵を？と考えるのも楽しみ。 かまぼこ板は、私にとって好きな自作電鍵作りの大切な「パーツ」なのだ。 　しかーし、今年は、かまぼこ本体すら入手できなかった。 助手（妻）は、「もう、お節の準備するのは面倒」と年末に近所のスーパー経由で小さなお節セット三段重を注文していた。 今年の正月、かまぼこ板は無いのだった！。 年末に受け取った散弾銃？？　ではない三段重、　悔しいので正月に開く時にカタログの写真と同じ角度で撮影してみた。内容、数量、確かに相違ない。 。

　

工作室に戻る

　

２０２２年１月１日（土）＝　令和４年　元旦　初日の出 　＝
	２０２２年元旦、しょうなんラジオ工作室近くの交差点から見ている初日の出。快晴、気温４．７度、風もなく穏やかな朝。 毎年同じ場所で撮影しているので去年と全く同じ風景のようだ。 収束に向かうと思ったコロナの状況もあやしくなってきているが、２０２２年良い年になるよう願いつつ、健康維持のためそのまま、初ウオーキングへ。

　

工作室に戻る

　

２０２１年１２月２６日（日）＝　寅年型キーに、ＣＷ「トラ」ンシーバを追加　＝
	大騒ぎしていた自作送信機＋寅キーによるエラー符号が出る現象は、キーを直接送信機につなぐことであっけなく解消したような気がする。 　一息ついたので、寅キーの周辺機器として、以前に製作したＺｉｇＢｅｅを使ったＣＷ交信練習用トランシーバに虎をあしらってみた。 これで、 ”トラ”ンシーバ となる。

　

工作室に戻る

　

２０２１年１２月２４日（金）＝　寅年型キー符号乱れ・・・原因はここにも(２−２）　＝

自作送信機でエラー符号が出る状況は１２月１２日付けで記したごとく、ＣＱ呼び出しをしている局をコールするとき、自分のコールサイン「ＪＡ１ＧＭＯ」を一気に高速で打つと、「Ｇ」の部分の「ツー・ツー・ト」の最後の「ト」が欠けるところからはじまる。 　 電鍵操作の目安とする受信機からのモニタ音が「Ｇ」のツー・ツーまで来た時点で勢いにのった指は一瞬の間をおいて次の「Ｍ」＝「ツー・ツー」の打鍵操作に移っているが、直前に打鍵したＧの最後の「ト」の音はまだ耳に入ってきていない。 そして指の動きが「Ｍ」の最初の「ツー」に入った瞬間、受信機のモニター音Ｇの最後の「ト」が耳に届く。そこで「あれ？、指はツーのつもりなのに「ト」がでた、と混乱し、あわてて訂正符号を送ったり、Ｇをやりなおしたりすることで符号がめちゃくちゃになってしまう・・・。図のタイムチャートでは極端に描いてあるが、高速送信の時にだけの現象なので、多分そうなのだ。 対策として、途中に入る「なまり防止器」をはずす。今度こそ完成になるといいのだが。。

　

工作室に戻る

　

２０２１年１２月２４日（金）＝　寅年型キー符号乱れ・・・原因はここにも(２−１）　＝
	１４４メガの無線機では普通に符号を出せたので、これで完成したつもりだったが、自作送信機に接続してＣＱ呼び出し局を呼ぶと、やはりエラー符号が出てしまう。・・・「歳のせいか？」、、、 　でも何か変。無線機を替えると誤り符号を出してしまうということは、「寅キー」本体以外に何か原因があるのでは？？ あらためて送信機の「キー回路（グリッドバイアス制御）」と「寅キー」の関係をみると、キーから送信機の間には図のようにＴＲスイッチとリレーが積み重なっている。アナログの極みだ。それぞれの部分で生じる僅かなタイム・ラグが影響しているのかもしれない。 この寅キーの接点、固いものに作り変えたものの、やはり打鍵ごとに「カキン！！」と受け止めてくれる感触は無いので、送信時は受信機からのモニター音をたよりにレバーを振っている 。ひょとすると、そのあたりに本当の符号エラーの原因があるのか？

　

工作室に戻る

　

２０２１年１２月１９日（日）＝「完成版寅年型キー」による最初の交信局の干支は”寅”でした＝

もともと操作レバーは回転軸より下側に持って行くべきだが、基台となる底板の高さが足りないので、上向きにしたのだった。そのためアクリルケースの下に下駄を履かせて底上げした。これで下側でレバー操作ができるようになり、、、、 ようやく”実戦配備”の段階までこぎつけた。 昨晩、この寅年型キーを使って地元、南柏無線倶楽部のＪＡ１ＶＨＱ局と１４４ＭＨｚで約１時間の和文交信をし、普通のキーとして使えることが実地で確認できた。そして、この完成版寅年型キーによる最初のＱＳＯ局となった同局の干支は、奇しくも？　も「寅」であることも判明。 １１月末から取り組んだ２０２２年（令和４年）寅キー、発想から完成まで半月以上の時間を要したが、それは次々飛び出す問題点を解決するための「思考と試行」の過程を楽しむ時間でもあった。寅年のニュー・イヤー・パーティーはもちろん、年末年始の交信はこの寅型一本でやっていくことにするつもりだ。

　

工作室に戻る

　

２０２１年１２月１７日（金）＝干支・寅型ＫＥＹ、操作レバーにさらに変更＝
	思ったように符号が打てない問題点に対して「丸型ノブを上向き操作レバーへ」、「可動接点部分を柔らかい真鍮から固い鉄ネジに変更」をすることで、通常電鍵なみに。しかし操作練習をするうちに、今度は腕に疲れを感じるようになった。 丸型ノブから上向きレバーに変更したあと、さらにその形状は操作しやすいように平らにしたのだが、、、、腕の位置は常に机上から１０センチぐらい浮かせたままの状態を維持しつつ指先、手首をやや回転気味に左右に振ることになる。 縦振り電鍵であれば、指をつまみの上に乗せておくことができるが、この回転複式の場合はそうはいかないのだった。 手前に台（紙箱など）を置いて、そこに腕を乗せて操作すればよいのだが、やはり不自然。結局写真のごとく、下向きのレバーに変更。これで腕を机上に置いたままで操作できるようになった。

　

工作室に戻る

　

２０２１年１２月１４日（火）＝干支・寅型ＫＥＹ、接点作り替えで問題解消＝
	勢い付けて高速操作するとエラー符号になる、という問題に対して、重い回転ノブに替えて軽い木製にした結果やや改善。再び実戦交信に臨んだものの、やはり符号の乱れが出てしまう。 となると、接点部分の問題か。ここは、以前に製作した回転式電鍵の接点部分を持ってきて利用しており、真鍮板を二股に加工してその先端を丸め、下にある真鍮板と接触させている。接触点部分は「カチッ」という感覚はなく柔らかい接触感。接点部のしなりであそびが出てしまうが問題はなかった。今回、キー操作による派手な機械的動きを出すためノブと接点の間に歯車を入れているためのゆがみも影響しているかもしれない。 ともかく、接点部をアルミ、鉄のしなりのないものに作り替えてみた。その結果、今度は高速や荒っぽい操作でも符号が乱れることがないようだ。実戦交信の結果はこれから確認するところだが多分大丈夫なのではないか。。

　

工作室に戻る

　

２０２１年１２月１２日（日）＝干支・寅型ＫＥＹ、問題発生。重たいノブから軽い木片へ＝

一人で練習している時と実際の交信時は、精神的に異なる状況にあるらしい。ついつい、意気込んでキー操作に力が加わる。さらに、昔から使ってきた「複式キー」の時には「符号がなまらないように、メリハリをつける」という意識もあって思いっきり腕を左右に振る習慣が自分にあるようだ。 この寅キーのノブは慣性を利用すれば操作を軽くできるという目的もあって、フライホイールのように重くしてみたのだが、勢いを付けて高速で左、右と長点（ツーツー）を出したあと左に回して短点（トン）を出そうとしてもフライホイールの慣性が逆効果となり、接点の可動部が固定部に到達する前に次の符号の操作に入ってしまうことになっているらしい。 その結果が「Ｇ」のつもりの「ツーツート」が「ツーツー」で終わってしまう。もちろん、ゆっくりと打てば問題はないわけだけれどキーとしては実用的ではない。。 　重たいアルミ・ノブをやめて、軽い木片を複式キーのように左右に振る形にしてみたのだが、、、。 。

　

工作室に戻る

　

２０２１年１２月１２日（日）＝干支・寅型ＫＥＹ、実戦配備？　には出来なかった＝
	簡単な工作にも関わらず、実験作業場は金物、木片、紙切れ、道具類で混乱。それを片付け、掃除も終わったところで、いよいよ、干支の寅型ＫＥＹの実戦配備。 機械式接点のノイズや複式キーのネバリを補正する「ネバリ防止装置」を介して送信機に接続。まずは、７メガの下のほうで聞こえている移動運用局をコールすると。 おや？おや？　自分のコールサインが正確に打てない？？？　「Ｇ」の「ツー・ツー・ト」の「ト」が出ない。やり直そうと思っても同じだ。どうも、高速で打とうとするとだめらしい。 　オシレータで符号をだしている時にはこんなこと無かったのに？？　訂正符号を出しながら、ともかくショートＱＳＯは終えたものの、これはダメだ。機構部分の見直しに入る。

　

工作室に戻る

　

２０２１年１２月１０日（金）＝干支・寅型ＫＥＹ、お化粧して最終しあげ段階に＝
	基本形ができたところで、トラの周りの舞台装置や、ひ弱な厚紙のトラの絵の保護も兼ねて、アクリル板を加工してケースを作成。 　キー操作には直径５ｃｍのミツマミを指先でつまんで左右に振らす、ＪＡ０ＰＸ・斉藤ＯＭオリジナルの回転式スタイル。 ツマミはアルミムクで重さ１００グラム、フライホイールのような効果？のおかげか、機械的な動きを出すために回している歯車による抵抗感はない。 キー操作に伴う扇はバタバタとやや激しくい、目玉はクルクル回る。

　

工作室に戻る

　

２０２１年１２月８日（水）＝干支・寅型ＫＥＹ完成近づく＝
	１１月末日、いつもの年より着手が遅れた「干支型面白ＫＥＹ」２２年寅バージョン。虎がトラになるというコンセプトだけで開始したのだが、当初のゴムベルトを使ったプーリでは、動きが全く安定しないことが分かり、手もとのガラクタ部品箱から歯車を探し出して、これを使うことに。 キー操作とともに扇を振り、目玉がくるくる回る。 木板上で組み立て、ばらしを繰り返し、回転式複式電鍵とトラの動きを両立することができた。バネは、当初コイルばねだったが、りんせい銅のしなりを使うことにした。接点は一番後部にある。 　現在、ケースや細部体裁を研究中で、まだクリップなどを使っているけれど、着手から１週間、形としては完成。 低周波発振器では歯切れ良い符号が出るが、実際に電信の交信は、まだ。

　

工作室に戻る

　

２０２１年１１月３０日（火）＝来年の干支・寅型ＫＥＹの動きを試行錯誤で実験中＝
	年末が近づくと新しい年の干支にちなんだ、動きのある「干支型面白ＫＥＹ」を作って遊んでいるけれど、トリ、イヌ、イノシシ、ネズミ、ウシ、とやってきて、主にりんせい銅板の反動により機械的に派手な動きを出すアイデアが切れて、今年の「丑」は電磁石の動きでウシが電鍵を打つようにしてしまったのだった。 来年２０２２年の「寅」は、再び機械式にしたい。ノートやホワイトボードであれこれと考えながらバラック状態で動きをたしかめ、虎がおとそ気分でトラになって踊る？場面を想定。・・動きは、今年のウシが電鍵をたたく”モールス・キー” と変わらないのだが・・・。 ＫＥＹとしては回転複式で、回転軸にプーリを付けて動きを拡大したので虎のもつ扇がバタバタと派手に動く。オシレータで符号を聞き、一応、ＫＥＹとしては使えることを確認したので、これから、正式版の製作に入ることにする。

　

工作室に戻る

　

２０２１年１１月 １８日（木）＝昔ながらのカセットレコーダを探して・・・（４）＝

余分な機能は不要、雑音のない普通の音で聴くことができる、基本形のカセットテープレコーダが欲しいという従姉妹の要望にそって、ネットで探して購入した。試用してみて、音に関しては問題ないことを確認したので、それを送ったら、 「音はとても良くて満足だけれど、こんなに大きなものとは思わなかったのでびっくり！　・・」、と。 　　　雑音がひどくて使い物にならなかったのは、ラジオ付きで手の平に乗るサイズだったとのこと。 ・・・ 「でも、その小さいやつは、音が悪くて使えなかったんでしょっ。」 と、言って納得してもらう。 そして、従姉妹の友達もそれが欲しいとのことで、これと同じ機種をもう１台、注文した。写真はその２台目。今度は製品の外箱をちゃんと別のＢＯＸに入れた状態で送られてきて、テレコ本体の外箱もガムテープなど貼られてなく綺麗だ。でも数日前の１台目より価格が４７０円上がって５０３０円だったが。 早速動作テスト。それは問題なし。でも本体を手にとって揺すると、内部でなにやら、「カラ、カラ」という音が。カセットのフタを開けたま揺さぶると、ぽろり、とこんなプラスチックの破片がでてきた。 これで、問題なし、として早速この２台目も従姉妹に送付して一件落着。

　

工作室に戻る

　

２０２１年１１月 １３日（土）＝昔ながらのカセットレコーダを探して・・・（３）＝
	ともあれ代金引換の郵送で、５０００円以下で購入できたのだから、これだけの再生音が出ればこれで満足。耐久性（どれだけ持つか）は、今後使っていかなければ分からないことだけれど。 イヤホンジャックには、ステレオヘッドホンをつなぐと、もちろんモノラルだけれど、ヘッドホンなりの低音が活きた、良い感じの音になる。 録音は、内蔵のマイクでは、やはりモータや機構の回転音が混ざる。外付けマイクは「市販のコンデンサマイク」を使う、と説明書にあるので、手もとのコンデンサマイクを幾つか試してみた。部品箱にあったエレクトレットコンデンサマイク（２端子）でも試してみたが、マイクと口元が１５センチぐらい離れたところでちょうど良い音量。録音レベルの調整は付いていない。 しかし、この製品の主な使用目的は録音よりも再生が中心なのではないかと思われるので、問題はないかも。

　

工作室に戻る

　

２０２１年１１月 １３日（土）＝昔ながらのカセットレコーダを探して・・・（２）＝
	カセットテープが市場に登場した１９６０年代後半、購入して使った記憶のあるアイワ、ソニーのもこの形状だった。今回、これを選んだのもそんな理由もある。カセットテープの録音、再生のみに特化し、余計な操作が不要なところが良い。 　日本製など、とっくの昔に消えており、中国製は当然だが、とにかくこの形が気に入った。日本語の説明書と、外部電源のＡＣアダプタが添付されていた。 肝心の”再生音”は？　手もとの録音済み音楽カセットを聴いてみる。素直な、明瞭な、大きな音が出てきた。全く問題なく、満足。 ただ、操作レバーの赤い色の録音ボタンのバネが強いのか、録音時、隣りの青の再生ボタンを同時に少し力を入れて押さないと、戻ってきてしまうのが気になるところ。 それと、電池を装填するとき、バネ圧が強く、これも少し力を込めないと、電池が跳ね返ってきてしまう。指の力が弱くなってきた年寄りには、少し慣れが必要かも。

　

工作室に戻る

　

２０２１年１１月 １３日（土）＝昔ながらのカセットレコーダを探して・・・（１）＝

年輩の従姉妹が、カセットテレコが壊れてしまって、カセットだけ聴く小型のを求めて地元の大型家電店に行くと、「そういったのはもうありません・・・・」とけんもほろろに言われた、と憤慨して電話をしてきた。 小型のラジオ付きのを買ったそうだが、音が悪く雑音がひどくて、どうにも使い物にならなかったとのこと。。。　なんとか、使えるものはないだろうか？　という相談だった。 　今時、そんな商品が市場に出回っているのだろうか？　と不思議に思ったが、とにかくネット通販で探してみると、多数の製品を見ることができた。 ネット上のユーザーの声を見る限りでは、同じ製品でも、「あたりはずれ」があるようだ。良かった、というのと、ダメというのが混在している。 いろいろ見て回って、評判も悪くない、懐かしい、カセットテレコが登場した当時のスタイルのもの（ＷＩＮＴＥＣＨ　ＨＣＴ−０３）を注文してみた。購入価格は４５６０円。 本体の外箱に直にガムテープを貼って、送られてきたのがこれだった。

　

工作室に戻る

　

２０２１年１１月 １２日（金）＝都内ウオーキング。とげ抜き地蔵から飛鳥山へ　＝
	長らく自己規制していた県外への移動、秋葉原、さらに新潟県上越市などをに足を伸ばすようになると一気に弾け活発化。家の周辺を回っていたウオーキングも都内に進出。 この日は昼から巣鴨のとげ抜き地蔵からスタート、地蔵通り商店街となっている旧中山道を通り、東京さくらトラム（都電荒川線）経由で王子の飛鳥山公園へ。

　

工作室に戻る

　

２０２１年１１月９日（火）＝　ハムフェア中止。ようやく入手できた和文局リスト２７版　”　＝
	和文電信運用の時参考になる「和文局リスト」は、かつてローカルのＪＡ１ＬＮＱ局からハムフェア和文電信同好会のブースで紹介され入手。その時のものが第２３版（２０１３〜２０１４年）だったのだが、その後版を重ねるごとにやはり、ハムフェア会場で入手させてもらっていた。 　しかし、ハムフェアはコロナ禍のため２年間中止になってしまった。先日、やはりＪＡ１ＬＮＱ局から、新しい第２７版(２０２１〜２２年）が完成し、頒布されるとの情報を得ていた。 新潟への旅を終えて、このたび郵送で入手することができた。 発行もとハムフェア和文電信同好会 作成まとめＪＡ１ＦＳＹ、ＪＡ１ＨＡＬ。および全国各エリア協力局 これからも、ゆっくりめの信号和文電信を楽しんでいきたい。

　

工作室に戻る

　

２０２１年１１月８日（月）＝”夕方のウオーキング、月と金星の接近　”　＝
	夕方のウオーキング、いつもと同じ時間なのだが日没時刻が次第に早くなってきて、４時ごろ、まだ明るい時刻に出かけても、１時間もたつと真っ暗になってしまう。 　この日、ウオーキング途中で南の空を見ると、三日月の近くに明るく光る点、宵の明星（金星）があった。月の見える位置はその日の時刻で変わってくるので、近くで同時に見ることはあまりないような気がする。

　

工作室に戻る

　

２０２１年１１月５日（金）＝”錆びたボルト・ナット？？　ではなかった　”　＝
	福岡県北九州は製鋼業の都市として栄えてきた地域。２０１５年に官営八幡製鉄所関連の施設が世界文化遺産に登録されたのをうけて、開発されたのが、このネジ型「チョコレート」。一見、ほんもののボルト・ナットに見えてしまう。 同地の方から送っていただいたものですが、３Ｄプリンタで型を作ってたものとのこと。実際にボルトにナットをピタリとねじ込むことができるのでビックり。 食べてしまうのが惜しいくらいの完成度。でも美味しくいただきました。

　

工作室に戻る

　

２０２１年１１月１日（月）＝”上越高田見納め徹底散歩　”　＝
	新潟県上越市高田の滞在は１週間以上になった。やることは残っているが、長居していて万一雪でも降ったら、普通タイヤの高齢者マーク車では帰還困難になる。 　処理しなければならないことが残っているが、そろそろ千葉の柏に戻らねば。雪の季節が終わった来春、再び訪ずれることとする。 その前に、ひさしぶりのこの地を出来るだけたくさん見ていこう、というわけで市内各所、近くは高田公園、金谷山（日本スキー発祥の地）、上杉謙信ゆかりの春日山、直江津海岸、水族館、地下１５００メートルから湧き出る温泉（門前の湯）へ。これが見納めになることはないと思うのだが・・・。 そして、さらに足を伸ばして、県外の長野戸隠神社の奥社、善光寺までも巡って、１１月最初の週にようやく戻ってきた。 　コロナのためステイホーム。１年半以上も近所のラーメン屋さんでの外食すら制限してきた、その反動のように思いっきり動き回ってきてしまった。

　

工作室に戻る

　

２０２１年１０月２６日（火）＝”スマホで移動ＣＷ運用　”　新潟県上越市（高田）にて　＝
	新潟県上越市高田で運動を兼ねて市内ウオーキング。城趾公園の噴水前のベンチで一休み。 数年前までは高田に来るときは、必ずＨＦの無線機、アンテナ持参してＣＷやＳＳＢ運用していたのだが、今回は先日覚えたスマホによるＣＷチャットで移動運用？を試みる。 この噴水前では、交信できなかったけれど、当日夕方、このシステムの開発者であるＪＩ１ＪＤＩ局、そして柏市ローカルのおなじみ、ＪＬ１ＥＤＢ局とのＣＷチャットをすることができ、ちょっとしたＪＡ１ＧＭＯ／ゼロ（ＪＣＣ０８２２）での移動運用気分になれました。

　

工作室に戻る

　

２０２１年１０月２５日（月）＝”ようやく県境を超えて”　新潟県上越市（高田）へ車で移動　＝
	コロナの問題で動けずにいた秋葉原も１年ぶりだったけれど、　１年前から行かなければならなかった新潟県上越市へ、旅行のための事前投票をすませて出発、移動した。。 本当は１年前に行うはずだったお寺関係の用事があったのだ。 ひさしぶりの高速道路。新たに買ってきた高齢者マークを車の前後に張り付けて慎重に走行。無事到着した上越市高田は雪を抱いた妙高、火打の山々を望み城址公園の木々は紅葉が、植木には雪囲いの作業が始まっていた。

　

工作室に戻る

　

２０２１年１０月２０日（水）＝”ＦＴ−８”の何たるかぐらい知らなければ・・・。受信を試みる＝

１年ぶりに様子見るために訪れた秋葉原では、特に目的の買い物があるわけではなかったけれど、アマチュア無線機器のＲケットやＴ栄無線、Ｆ士無線電機などを見学。通販が多いのか、大型の無線機はあまり展示がなかった。アマチュア無線関連の書籍と運用マニュアル本を購入して帰ってきたが、たまたまそこに、自分の手持ちの無線機のＦＴ−８設定方法が掲載されていた。 　今、全盛？の「ＦＴ−８」、そんなのアマチュア無線ではない、と出来ないことの言い訳みたいにしていたのだが、例のスマホと同様、初心に返り謙虚に「受信だけでも」してみることにした。 やってみるとＵＳＢケーブル１本とソフトのインストールだけで受信ＯＫなのだった。初めは設定にとまどったものの、意外と簡単に受信できるようになった。試しに１４メガや２１メガでワッチすると、次々と沢山のプリフィックスが見えてきた。 バンドを覗いてみてもＳＳＢやＣＷでは、ノイズだけみたいなのに、これはどうしたことか？　やはり、はまると、こたえられなくなることが分かった気がした。

　

工作室に戻る

　

２０２１年１０月１９日（火）＝１年ぶりに出かけた秋葉原にて＝
	９月３０日をもって解除されたコロナウイルスの緊急事態宣言、まんえん防止等重点措置。 １年以上やっていなかった「県境をまたいだ移動」をして、電車で秋葉原へ出かけて見た。 かつて日曜日などには道路を歩くのも大変だった街も、観光客らしき姿もなく、人出もまばら。ラジオセンター、ラジオデパートもパーツ店がさらに少なくなったような気がしたが、万世橋に足を伸ばすと、、、。 ラジオガアデンに最後まで残っていた日米商会のお店が消えて道路対抗にあるの「肉の万世」の出先と思われる自販機が並んでいた。 小学生時代、隣にあった交通博物館を訪れると共に秋葉原を知る切っ掛けとなったラジオガァデン。米軍ジャンク部品が山積みで賑わっていたあのころを思い出すと外郭(看板）だけ残したラジオガァデンが郷愁を誘います。

　

工作室に戻る

　

２０２１年１０月９日（土）＝どんよりとした空の下、アンテナ修理（２）＝
	ワイヤアンテナのエレメントがたるんで給電部が屋根に近づきすぎてしまっている。本来７ＭＨｚ用で７０２０あたりが最良だったのだが、今の共振周波数は６．９ＭＨｚ台。 下側のマストを高くしてエレメントを引っ張りあげるのが面倒だったので、同軸ケーブルを支える柱を延ばし、給電部から同軸を横に引っ張ってたるんだエレメントをピンとさせてみた。 同軸ケーブルを横に引っ張った結果、給電部は２メートルぐらい屋根からは離れた。 その結果６．９ＭＨｚ台だった共振周波数はもとどおり、７ＭＨｚ台（７．０２０ＭＨｚあたり）に復帰。これで一安心。

　

工作室に戻る

　

２０２１年１０月９日（土）＝ どよ〜んとした空の下、アンテナ修理（１）　＝
	どよんとした曇り空のもとのこのアンテナは？　 　タワーから斜めに張った７メガ用の傾斜型変形ワイヤダイポールですが、台風の時、下側の細い木柱の先が折れて短くなってしまった。エレメントはたわみ、給電部が２階の屋根すれすれになっていた。 　 それでも、アンテナチューナで調整して使っていたのだけれど、アナライザでチェックしてみると、共振周波数は６．９ＭＨｚ台になっていることに気づいた。知らなければそれでもよかったのだが、知ってしまうと気になる。 エナメル線のエレメントを少し切り詰めたほうが良いのか？　と、思ったものの、以前は７ＭＨｚの電信バンドあたりが中心周波数になっていたのだから、共振周波数が下がったのは、給電点が屋根に近づきすぎたせいではないかと推測。 屋根に近づきすぎた給電部を持ち上げる手段がこれだった。詳細は上の（２）で。

　

工作室に戻る

　

２０２１年１０月６（水）＝ スマホならでは・・、ネットのＣＷチャット実現　＝

ガラケーからスマホ（入門用らくらくスマホなのだが）への切り替え後、購入した地元ショップの行う「スマホ初心者教室」で操作学習をした。話しには聞いていたが、まさか自分がそこで学ぶことになろうとは。 購入時に勧められたこともでもあり、何事も初心に帰って謙虚な気持ちで学ぶことに。といっても初回の操作説明だけなのだが。 　なるほど、自分であれこれやるよりも、はじめは素直に学ぶことが大切だった。聞いてみないと、まったくわからなかった。何しろ、スマホ本体には操作説明書も何にもついていないのだから。スマホを操作して説明を見るといっても、その操作そのものがわからなければ・・・。ダメだ。 　 その後、いろいろへまをしながら、少しづつなれてきたところで、パソコンでやっていた、ネット上のモールス符号通信＝ＤｉｔＤａｈ　Ｃｈａｔ＝をインストールして実行することができた。画面の上を指でたたくのだが、反応は速く違和感なく符号が打てること分かった。スマホでモールス符号通信。良い気分です。

　

工作室に戻る

　

２０２１年１０月６（水）＝ ありがとうガラケー。でもまだ使えるぞ！　＝

携帯電話を使い始めたのは２６年前、しかしいつのまにか「ガラパゴス携帯」なんて呼ばれるようになり、最近では、「いまだにガラケーを？」などと問われることも少なくなかった。 長年の間、何台も何台も機種を変えながら、最後のこれは床に落として外殻はひびだらけ。セロテープで補修しながら使っていても、電話をしたり、メールを受けたりするのには、不自由していなかった。 写真も撮影できる、ワンセグでテレビも視られる。それを今更スマホなんて・・・。　パソコンでネットにつなげていれば、まったく不要！　と、がんばっていたのだが。 「もう修理はできない、」「いずれ廃止になる、」「今のうちに！」「簡単です！」と地元ショップからのＤＭやメールが頻繁だった。。 で、地元のショップへ「予約」をして出かけた。何十枚もの書類を次々提示、説明され、お安くなりますから、と結局いろんなオプションも契約。「いついつまでに、これとこれはキャンセルすればよい」という条件なのだったが、、。なるほどなるほどと関心しながらオッケー！した。本当にまったくのスマホ初心者なのだ。 だが、、、この現在のガラケー。通信機能は消えたものの、カメラ、ワンセグ、電卓、音声メモ、タイマー、カレンダーや日記、内蔵辞書などなど、いままで使っていた通信以外の機能は生きてきる。そんなのはスマホでできるのかも知れないが、愛着あるガラケー、処分はできない。

　

工作室に戻る

　

２０２１年９月２１（火）＝ スマホで名月　＝
	中秋の名月。二つの月の左（１）は、普段使用しているデジタルカメラで、右（２）は、９月初めに愛用のガラケーから切り換えたばかりのらくらくスマートホンで撮影してみたもの。 デジカメは三脚に固定して撮影、スマホは手持ちだけれど「らくらく・・・」だからこんなものと納得することに。まだ使いかたもよくわからない。

　

工作室に戻る

　

２０２１年９月３日（金）＝ デジタルマルチメータで校正表作成　少しだけ精度上がる＝
	９月に入ったらとたんに秋雨の雰囲気。涼しいくらい。あの暑さが懐かしい。ＲＦプローブと組み合わせた小さいデジタル表示テスタだと、１ｍＶ以下の電圧が読めないことが分かった。そこで、0.1ｍＶの分解能があるというデジタルマルチメータを購入。通販で昨日着。 ＲＦプローブをつなぎ、ＡＣ電圧計と並列にしてオシレータ出力を変化させながら校正表を作成、これで少し楽に入力、出力の変化を同時に観測できるようになりそうです。

　

工作室に戻る

　

２０２１年８月２７日（金）＝ ＲＦプローブを作り、校正　＝
	気温は３４度を超え、さらにコロナ。外出できない。秋葉原にも行けない。 先日、中波のゲルマラジオのダイオード特性や検波出力を比較するのに古いボルトメータの測定棒をあっちにつけたりこっちにつけたり、めんどうだったので、その手間を省くことができるように、ゲルマニウムダイオード２本を使う簡単なＲＦプローブを製作。 リード線が断線してしまい使っていなかった電圧計の測定棒の中に封入し、古いＡＣボルトメータの針とデジタルテスタの表示を比較しながら校正中。

　

工作室に戻る

　

２０２１年８月２４日（火）＝ 外食はならず・・・。自作のラアメン　＝
	ゲルマニウムラジオを素材にした実験や測定をして一ヶ月。はまりこんだら終わりは見えなくなっているけれど、ひと段落つけ、即席ラーメンに各種パーツをトッピングした、”ラアメン”を作り、食する。 千葉県もコロナの緊急事態宣言が発出され、我が柏市も感染者急増。研究室（自宅）に籠もりきりの日々が続き、お馴染みの回転寿司やラーメン屋さんにも、ほぼ１年行っていないので・・・。 歩いていける近所のスーパーで買ってきた焼き豚、メンマたっぷり投入！　ついでにネギもどっさり。でもやはり懐かしいラーメン屋さんの味とはちがう。

　

工作室に戻る

　

２０２１年７月３１日（土）＝ ＢＮＣコネクタにしてもう一仕事＝テストオシレータ再登場　＝
	日誌の空白を埋め戻すため、相かわらずの後付け日誌にです。７月１６日付けの日誌の写真にもそれが見えているが、ゲルマニウムラジオに関連する執筆のため、あれこれ工作をする中で必要が生じ、テストオシレータを改造。といっても出力端子のバナナジャック部をＢＮＣコネクタに付け替えるだけだけれど。 　同軸の先にはコイルを付けてゲルマラジオのアンテナコイルに結合していろいろなことをやろうとしている。

　

工作室に戻る

　

２０２１年７月２３日（金）＝ 送信機のプレート電流がふわふわに？　＝

後付の日誌ということで時間は遡りますが、６月のある日、自作７メガ送信機でＣＷオンエアしようとしたら・・・。キーダウンすると、プレート電流計の針が「ふわーん、ふわーん」と波打つ。もちろん出力もそれに従って波打っている。 その２、３日前に運用したときまではそんなこと無かったのだが？　ファイナルのバイアス電圧？ 、電源部？　ひさしぶりに箱から引き出してチェック。電源の整流ダイオードを交換したり、ドライブ段の球を取り替えてみたりしたものの関係なし。ファイナル部で異常発振しているのかも？　スクリーングリッドの電圧もふわふわしているので、プレート側と切り離してドライブ段に加えている低圧に切り換えた。さらにグリッド入力部の配線をいじったり、中和コンデンサ（ＶＣ）を調整。 こんな風に２日かかって手を加えた結果、症状は消えたものの、原因は何だったのか。やはり中和回路？　ＳＧ電源をプレートから切り離したので、ＡＭは今のところプレート変調になってしまっているが、電信運用には関係なし。　 写真は左が初日、右が一応、翌日動作が正常に戻ったところ。同じような絵柄ながら、背景の一部に変化あり。　送信機トラブルに手を焼く一方で受信機のダイヤルエスカッションの塗装をし直してある。

　

工作室に戻る

　

２０２１年７月１６日（金）＝ ひさしぶりの「ラジオ工作室」の気分＝

昨日の昼間、かみなりがゴロゴロ鳴っていたとおもったら、関東は梅雨が明けたとのニュース。　夕方のウオーキングの時、今年初の蝉の声を聞いた。 　いよいよ夏。気分を一新。しばらくぶりに、本来の「しょうなんラジオ工作室」の気分で、ラジオ工作。定番のゲルマニウムラジオ再び。先日、ＪＡ１ＩＰＳ局から綺麗なループアンテナつき鉱石（ゲルマ）ラジオの写真が送られてきたことをを思い出しながら・・・。 　倍電圧検波と普通の検波、比較しながら作ったゲルマニウムラジオ、７メガ用のワイヤダイポールの片側をアンテナとしても、それほど大きな音には聞こえないのは、耳が遠くなってきたからか？　 いや、昔ながらのロッシェル塩型のクリスタル・イヤホンの能率が高かったのだ、と思うことにした。これはセラミック型。 ＲＦ増幅を付けると、アンテナ無しでなんとか聞こえる。 さらに外部のＩＣアンプに繋ぐとスピーカから大きな音に。今まで何回も同じことを繰り返しやってきたのだが、なんだかこころが和む。

　

工作室に戻る

　

２０２１年７月１２日（月）＝ 懐かしのフィルムカメラ、その後のこと＝★５＝
	フィルムスキャナといっても、手もとにあるのは光源とデジカメを組み合わせただけのものと言って良い。ネガを反転したデータは直接ＰＣに取り込むのではなく、内蔵のＳＤカードに記録される。フィルム以外に紙焼きの写真も”撮影”できる点で用途は少し広がる。 　正月に最初の撮影したあと、あれこれ、パチリ、パチリしながら３月ごろに２４枚を撮り終えたのだが、コロナで”ステイホーム。そのフィルムを「現像」に出したのは５月中旬。そして現像フィルムを手にしたのは５月末。 　昨年１１月、５０年前に使っていた懐かしいカメラが手もとに戻り、フィルム撮影を決意してから半年の時が過ぎていた。 デジカメばかり使っていて、古いカメラの操作など忘れてしまい、うっかりピント合わせもせずにシャッターを切ったり、絞り、シャッター速度の設定をしなかったりの失敗も時々。 ということで、思いでのフィルムカメラ研究、これにて終了となりました。

　

工作室に戻る

　

２０２１年７月１２日（月）＝ 懐かしのフィルムカメラ、その後のこと＝★４＝
	フィルムカメラで撮影してみようと思い立ったのは、もちろん、懐かしいカメラをもう一度復活させたいという気持があったからだけれど、もうひとつ、 　”フィルムスキャナ ”があったから、という理由もある。 　昨年、昔の雑誌の思いでを執筆する時に、たくさん残っているネガフィルムからデータを取り出すために入手したのだが、その後使う機会もないまま押入にしまっていた。 フィルムカメラで撮影すると、街のどこにもあるＤＰＥ屋さんに持っていけば現像、プリントしていただける、という時代ではない。カメラ専門店に持ち込み、ＤＶＤ、ＣＤカードのデータとしてもらうことが多いらしい。 撮影済みフィルムを”コイデカメラ”の出先に持参したときも、どうするか問われたけれど、現像のみでお願いしたのだった。

　

工作室に戻る

　

２０２１年７月１２日（月）＝ 懐かしのフィルムカメラ、その後のこと＝★３＝
	フィルムを入手するのも大変だった。ネットで購入できるのだが、ネットの買い物は電子部品だけ。小出カメラで売っていることは確認したのだが、外出する機会がない。電車で行かなければ、ならない。年末にようやく入手。 　正月、初詣と散歩を兼ねて地元の神社「神明社」へ。 コロナで戒厳状態の中で初詣。左は散歩途中のお寺。ひっそりとしていた。　 古い銀塩ＰＥＮＴＡＸを首からぶらさげて社内を移動していると、カメラ愛好家と思われる人から、「オッ！　同好の士」と見られたのか声を掛けられたのだが「ライカが、コンタックスが、、」との話題に合わせていけず、失礼してしまった。

　

工作室に戻る

　

２０２１年７月１２日（月）＝ 懐かしのフィルムカメラ、その後のこと＝★２＝

懐かしいカメラを手にして、一度フィルムを装填して撮影したいと思い立ったものの、その「ＣＡＮＯＮ」、なにやらシャッター音がおかしい。”パシャッ！”　という勢いがなく、”カチャ”で、おとなしい。ケースをはずしてシャッター膜の動きを見ると、横に少し動くだけで開いていない。むりやり巻き取ろうとすると張り付いてしまっている。 残念ながら使えないのだった。フィルムカメラに一瞬高揚したこの気持をどこに持っていくか？　思いついたのが手元にあったフィルムカメラ「ＰＥＮＴＡＸ」（スポットマチック）。ミラーが動かなくなっていて、捨てるつもりだったもの。「どうせ捨てるんだから分解してもかまわない」と、分解。レンズの穴から指を突っ込んでミラーをむりやり動かしたり、外した底板から５５６を吹きかけたりしたら、なんと、動くようになった。 　もう１台のＰＥＮＴＡＸは、近所の「××オフ」の店で１２００円で売っていたもの。勢いにのって買ってきた。シャッターは、まともなようだが、ファインダーを覗くと黒い筋が入っている。 あちこち探して、ＦＵＪＩＣＯＬＯＲ ２４枚撮りフィルムを入手。最初の撮影はこの正月からだった。なおフィルムを装填したのはムリヤリ修理？　をした、本来から自分のものだった方。

　

工作室に戻る

　

２０２１年７月１２日（月）＝ 懐かしのフィルムカメラ、その後のこと＝★１＝
	工作室日誌の更新が３ヶ月以上途絶えてるので「何か悪いことでもあったんじゃないか？　」と幼友達から便りが届きました。 　 　コロナワクチン騒ぎに加えて各種用事が重なって、本来のしょうなんラジオ工作室の業務？　が疎かになってしまっていますが、遅ればせながら後付日誌を記していくことにします。 　 まずは、昨年の１１月８日に記した、５０年ぶりに手もとに戻った雑誌編集者時代のフィルムカメラのその後のことです。このカメラ、シャッター膜が張り付いていて、まともにシャッターを切ることができなかったのでした・・・・。

　

工作室に戻る

　

２０２１年３月２４日（水）＝ 燃料電池式電気自動車がそこにいた　　＝
	水素で走る自動車が、そこにいました。桜の開花状態を見るつもりであしを向けた桜通り。たまに通るだけだったからかもしれませんが、その中程にある水素ステーションは、閑散としていて、人影なく、もちろん車が止まっているのを眼にしたことが無かったのですが、今日はいました。燃料電池自動車　＝ＭＩＲＡＩ＝　が。 　かつて、 「電池活用工作ブック」という本を書いた時に、究極のＥＶ車として記したのは１２年前のことで、研究開発段階の頃でした。 珍しいので、見ていると水素注入は数分で終わりました。充電式のＥＶ車ではそんな短時間ではすまないのだろうな、などと思って、注入終え、走り去るＭＩＲＡＩの後姿をを眺めていました。 気が付くと、水素ステーションの人が、その私を不審げに眺めていました。

　

工作室に戻る

　

２０２１年３月２４日（水）＝桜通り中心部の水素ステーション　　＝
	夕方の散歩、本日の桜、開花状態は？　と確認するつもりであしを向けた近所の並木通りの状態は以下の通りで、週末には満開になりそうでした。 　桜通りの写真を撮った場所の左側にはかつてガソリンスタンドがあって、そこで車に給油したこともあったのですが、大分以前からガソリンではなく、このＨ２（水素）スタンドに変わっていました。 はたして水素で走る車がこのあたりに走っているのか？　と疑問に思っていたのですが・・・・・。

　

工作室に戻る

　

２０２１年３月２４日（水）＝桜通りは８分咲き＝夕方の散歩にて　 ＝
	かつては、”桜前線”と称し、日本列島の南西方面から北上していた桜、ソメイヨシノの開花も、近年はあちこちら次々に開花が始まって、季節の移り変わりの様子が変わってきました。東京では早々開花宣言が出ていたのに、ここ千葉県北西部では、蕾が大きくなってきても、なかなか花びらを見ることがありませんでした。 近所の松戸市内の桜通りの桜並木にもぽつぽつ花が見られるようになっていましたが、本日夕方の散歩の時には８割がたの木で８分咲きというところでした。ようやく週末は満開かもしれません。 残念ながら昨年に続いて「桜まつり」は中止とのこと。でも静かな桜見物ができそうです。

　

工作室に戻る

　

２０２１年３月１８日（木）＝同時に届いた２誌＝　 ＝
	発売日が同じなのか、ポストに２誌が同時に届きました。 ＣＱｈａｍ ｒａｄｉｏ４月号と、電子工作マガジン通巻５０号記念特大号（２０２１年春号）です。 ＣＱ誌は特集「ハムのモノ作り再入門」。ハムに適した自作パソコンや、木工によるラックの製作等々のステイホーム期間のモノ作り実例が各種。沼南ラジオ工作室室長は、”身の回りの自作小ものや、電鍵自作を通したモノ作りの楽しみを執筆。別冊付録はハム入門者向けの「はじめようアマチュア無線」 一方の（季刊）電子工作マガジンは２００８年の創刊号から２０１３年秋号まで６年間毎号製作記を掲載していましたが、執筆はその後ぱったり途絶えていました。このたびは通巻５０号を迎える記念号ということで声がかかり、８年ぶりに記事執筆させていただきました。

　

工作室に戻る

電子工作マガジンの製作記事を見る

　

２０２１年３月１日（月）＝音響器と合体して　ＮＥＷ　”モー”ルス通信機に ＝
	以前に今年の干支にちなむ丑型キーを製作していましたが、そのコンセプトによる新たなモールス通信練習器を作ってしまったので、モデルチェンジし、音響器のメカを使って腕を動かすようにしました。腕が動くと共に音響器が鳴り響きます。 カタカタ音が、、モールス通信の長い歴史を感じさせてくれます？

　

工作室に戻る

　

２０２１年２月２２日（日）＝ネット上でＣＷチャット：ＤｉｔＤａｈ　Ｃｈａｔ　用の外部電鍵＝
	インターネット上のモールス符号を使ったチャット、”ＤｉｔＤａｈ　Ｃｈａｔ”　をパソコンで実行する際にマウスやフルキーのスクロールボタンの代わりに外付け電鍵を使うための「インターフェース？」 それは以前、「モールス符号速度計”クラシック”」を製作したとき、”クラシック”からパソコンのアクセサリソフトの電卓を操作する時にやったことと全く同じ方法です。 最初のＣＷチャットは２月１２日、開発者のＪＩ１ＪＤＩ局との和文のＣＷで、その後、数局とＣＷチャットさせていただきました。テキストでのチャットもできるのですが、電鍵操作と交互にフルキーからの文字入力は、私にはまだ難しいです。

　

工作室に戻る

　

２０２１年２月２２日（日）＝ネット上でＣＷチャット：ＤｉｔＤａｈ　Ｃｈａｔ　＝
	正月以降、いろんな課題が重なって日誌記入も止まってしまっていましたが一段落して久々に復活。ローカル局のＪＬ１ＥＤＢ局からインターネット上のモールス符号を使ったチャット、”ＤｉｔＤａｈ Ｃｈａｔ”　を紹介されて、参加してみました。初めは電鍵の代わりにマウス・ボタンやキーボードのスクロールアップやダウンのボタンを押していたのですが、電信ＱＳＯの雰囲気を出したくなり、ワイヤレスマウスの他に近所のハードオフで買ってきたＵＳＢマウスをつないで左ボタンのスイッチと並列に電鍵をつないでみました。 そのマウスの中味だけ取り出し、手作りの縦振電鍵を接続。子年の干支型電鍵を作った時のネズミを貼りつけると本当の「マウス」らしくなりました。

　

工作室に戻る

　

２０２１年１月７日（木）＝簡易電鍵　さらに小改良　＝
	ニュー・イヤー・パーティーで使った手作り学習用電鍵、金属バネの代わりに輪ゴムを使うのが特徴でしたが打鍵時の手応えにたよりなさを感じるようになり、金属バネにしました。 　先日おこなった接点の改造に加え、これでただの簡易な電鍵になってしまいましたが、この正月に得た新たなカマボコ板をもとに次の電鍵作りの計画に入ることにします。

　

工作室に戻る

　

２０２１年１月７日（木）＝輪ゴム式からバネ式へ。簡易電鍵　改良　＝
	１年前、２０２０年２月、つくば市で開催されたミニ・メーカーフェアで「手作り電鍵とモールス信号」のワークショップ用に製作し、ＣＱ ｈａｍ ｒａｄｉｏ誌の３月号に製作記事として掲載された、簡易な学習用手作り電鍵。特徴は引きバネ部に輪ゴムを使っていることでした。 しかし実際の交信に使うと、早めの単点連続を打つときに手応えの頼りなさを感じるようになってきました。金属バネを使うことで少し手ごたえも上がり、打ちやすくなりました。

　

工作室に戻る

　

２０２１年１月７日（木）＝　金属バネを掛けるネジの出来るまで　＝
	引きバネ用のネジ、これまではＩＦＴのトメネジをむしり取っていましたが、それも無くなり、自分で作ることにしました。その過程がこれです。 頭の部分の大きいネジを金槌で敲きつぶして平らにし、φ２ｍｍのドリルで穴開けし、ヤスリで余分な部分を削る。金槌で敲いた時に潰れてしまったネジ山の部分は再度、溝を切り直して完成。

　

工作室に戻る

　

２０２１年１月７日（木）＝　手作り学習用電鍵、更に改造　＝
	正月の無線交信、「ニュー・イヤー・パーティー」、今年は２日から７日までと期間が拡大し、のんびりと交信を楽しみ、期間中、２１メガや５０メガでも国内規模の通信をすることができました。 　少しずつ改造しながら使ってきた簡易な学習用電鍵、さらに小改造を試みました。この電鍵の特徴だった、輪ゴムを、本来の金属バネにしました。引きバネ用に使うネジの元の形はこれです。

　

工作室に戻る

　

２０２１年１月１日（金）＝　２０２１年初日の出　＝
	毎年工作室近くの交差点で見る初日の出。今年は雲一つ無い澄み渡った空から登ってきました。

　 ★★★★

@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@
